Fresar con banda de rodadura ancha

fresar con banda de rodadura ancha
Para disponer de una mayor superficie de apoyo al fresar, es necesario ampliar dicha superficie. En este ejemplo de aplicación se describe cómo fresar con una banda de rodadura ancha y así poder trabajar de forma más cómoda y segura. Además se ofrecen consejos útiles para fresar de forma segura.

    Descripción

    En la construcción de interiores es necesario a menudo perfilar y trabajar la zona de los cantos. Aquí las placas base estándar de las fresadoras ofrecen una superficie de apoyo insuficiente. En este ejemplo de aplicación se describe una solución perfecta: la ampliación del apoyo de la fresadora. Con unos pocos accesorios se puede realizar el trabajo sin esfuerzo incluso con una fresadora de superficie, algo que de otro modo solo sería posible con una fresadora de mesa. El cojinete de alta precisión montado en el árbol de accionamiento contribuye a que los útiles de fresado funcionen sin apenas vibraciones, lo que permite obtener una superficie de fresado de muy alta calidad en la pieza de trabajo. Como consecuencia, se reducen considerablemente los trabajos de retoque manuales. Además, el entorno de trabajo permanece totalmente limpio gracias al óptimo sistema de aspiración.

    Herramientas / Accesorios

    En este ejemplo de aplicación se recomiendan las siguientes herramientas y accesorios:

    Preparación / Ajuste

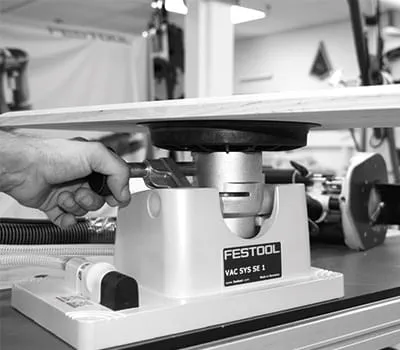

    • Fijar la pieza de trabajo sobre caballetes de apoyo, sobre una mesa multifuncional MFT o sobre el sistema de sujeción por vacío VAC SYS, lo que más convenga en función del tamaño de la pieza.
      Preparar un sistema móvil de aspiración de la serie CTM para la recogida de virutas y polvo.
      Conectar una manguera de 36 mm a la fresadora y ajustar el control del volumen de aire en el aspirador según el diámetro utilizado.

      +
      Fijar la pieza de trabajo

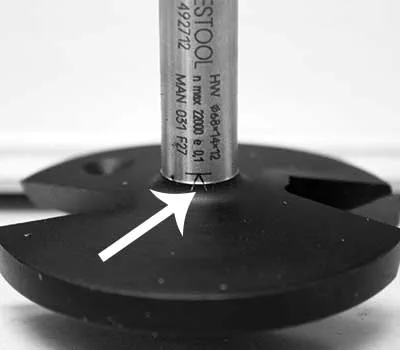

    • Por razones de seguridad, comprobar que la fresa no esté dañada antes de montarla en la fresadora y observar la profundidad mínima de fijación. (véase la flecha). Con la rueda de ajuste electrónica, seleccionar la velocidad de la fresadora en función del diámetro de la fresa y el material.

      +
      Observar la profundidad mínima de fijación

    Procedimiento

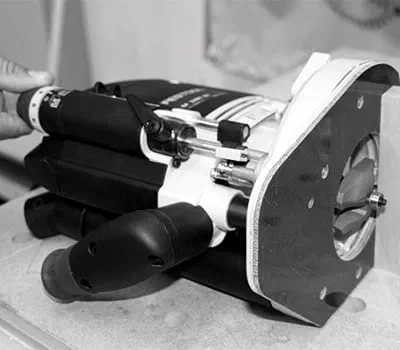

    • Girar la rueda de ajuste fino para ajustar la posición exacta:
      Apoyando un listón cepillado sobre la placa base se puede ajustar en muy poco tiempo la salida perfecta de la fresa en el filo de esta.

      +
      Ajuste fino fresadora

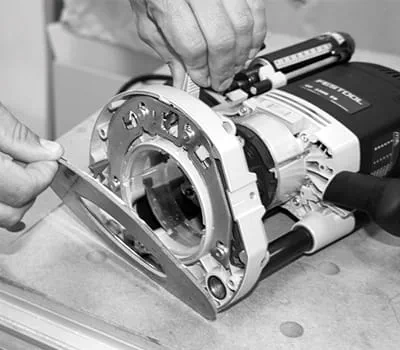

    • Soltar el bloqueo de la placa base con la palanca verde y extraer la placa base estándar.

      +
      Extraer la placa base estándar

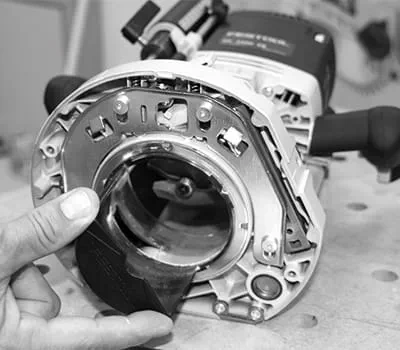

    • Colocar en la placa base el colector de virutas incluido en la dotación de suministro de la fresadora y posicionarlo por medio de los cuatro pequeños salientes.

      +
      colector de virutas fresadora

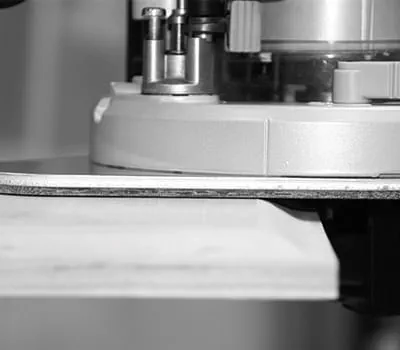

    • Colocar la placa de apoyo ampliada y bloquearla. Como se puede ver en la imagen, la superficie de apoyo aumenta considerablemente al fresar con una banda de rodadura ancha, mientras que la inclinación se reduce, sobre todo en las esquinas.

      +
      Colocar la placa de apoyo ampliada

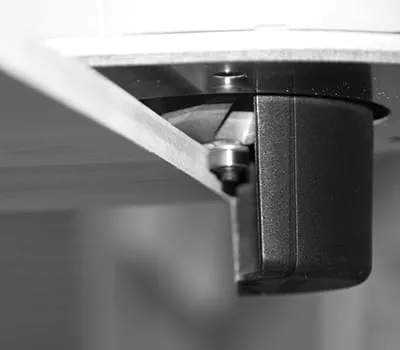

    • Consejo:
      Si el perfil abarca todo el contorno, empezar siempre a fresar transversalmente a las vetas para evitar que se rompa el material al final del último canto.



      +
      Fresado transversal a las vetas
