Uniones longitudinales para prolongación o sustitución de vigas

Ensamble de rayo de júpiter
El siguiente ejemplo de aplicación muestra cómo pueden unirse vigas de madera longitudinalmente mediante ensamblaje. Para ello se utilizan sierras circulares, taladro atornillador a batería y lijadora excéntrica. Este tipo de unión carpintera longitudinal, "el rayo de júpiter", se utiliza principalmente para la sustitución parcial de madera defectuosa en construcciones antiguas o para prolongaciones.

    Descripción

    Con las herramientas correctas es posible unir vigas en sentido longitudinal. En caso de sustitución parcial en construcciones antiguas, el procedimiento a seguir para la unión de las vigas depende de las particularidades del lugar, el espacio disponible y las dimensiones de la madera. En este ejemplo de aplicación se representa la situación de un nuevo ensamblaje. El ejemplo de aplicación explica los pasos necesarios para realizar esta unión longitudinal: desde el corte, pasando por el ensamblaje, hasta el montaje de los pernos roscados. Para este trabajo se necesitan principalmente diferentes sierras circulares.

    Lista de materiales

    • Maderas de 12x20cm
    • Barras roscadas o pernos roscados

    Herramientas y accesorios recomendados

    Alternativas

    Trabajo previo

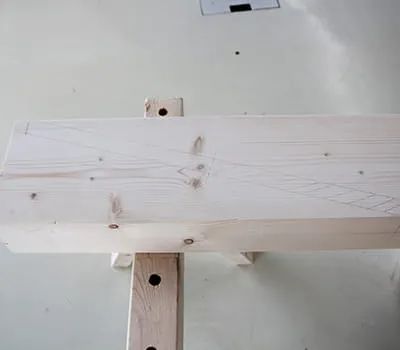

    • Marcado de las maderas

      Antes de poder unir las vigas en sentido longitudinal, primero deben marcarse. La ejecución de la unión de "rayo de júpiter" dependerá del grosor de la madera. La longitud de la superposición longitudinal equivale a 3 veces el grosor de la madera (3xh). La profundidad del ensamblaje es de 3 cm.

      +
      Marcado de las maderas

    Procedimiento

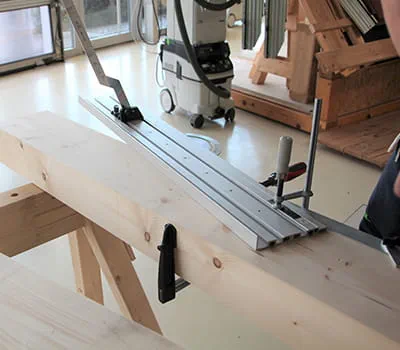

    • Fijación del riel de guía

      Una vez se haya alineado el tope angular se fija con sargentos.

      +
      union vigas madera

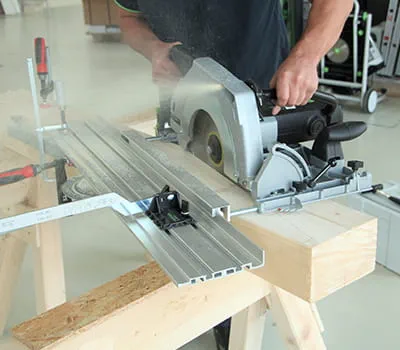

    • Corte con sierra circular

      Ya puede realizarse el corte con la sierra circular. Repetir el proceso con la  otra pieza de encaje.

      +
      Corte con la sierra circular

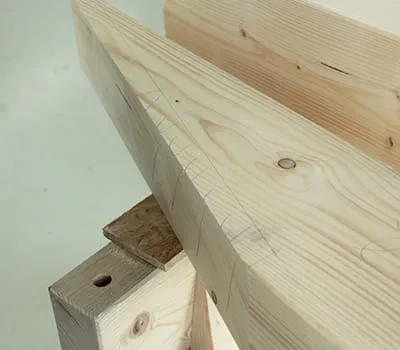

    • Concluir el corte longitudinal

      Corte listo.

      +
      union vigas madera

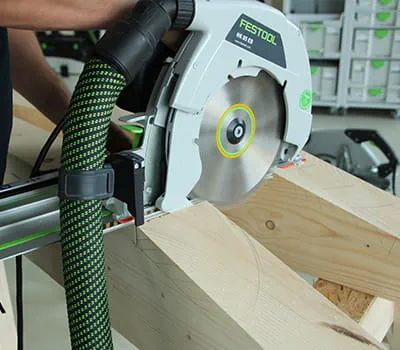

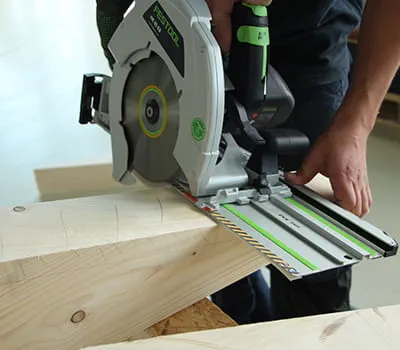

    • Elaboración de ensambladura

      Para realizar la ensambladura primero se realizan incisiones transversales en las delimitaciones. Puede realizarse de forma muy sencilla con la sierra circular y el riel de guía transversal. Para ello, ajuste la profundidad de corte pertinente, posiciónese en la línea de corte y realize la incisión.

      +
      Elaboración de la ensambladura

    • Elaboración de ensambladura

      Incisión en el eje central del "rayo de jupiter".

      +
      Elaboración de la ensambladura

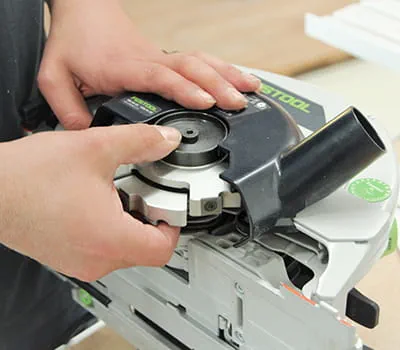

    • Montaje del ranurador regulable en la sierra circular

      Con el ranurador regulable se puede procesar rápidamente el área central de la ensambladura. Para ello, debe substituir el disco por el ranurador regulable según el manual de instrucciones. En este caso, se seleccionó la anchura máxima, de 25 mm.

      +
      Montaje del ranurador regulable en la sierra circular

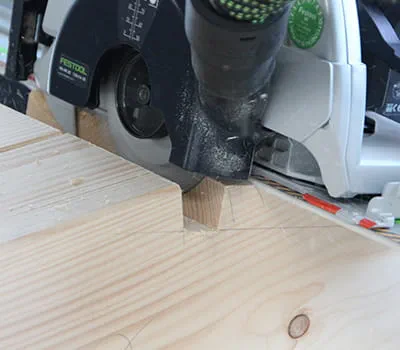

    • Fresado de ensambladura

      Una vez ajustada la profundidad de fresado, puede procederse a fresar la ensambladura en combinación con el riel de guía. En uniones que queden a la vista, se recomienda fijar un mártir para minimizar el desgarro.

      +
      Fresado de la ensambladura

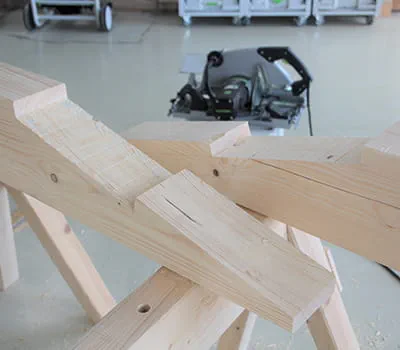

    • Terminar ensambladura

      Ensambladura lista

      +
      Ensambladura lista

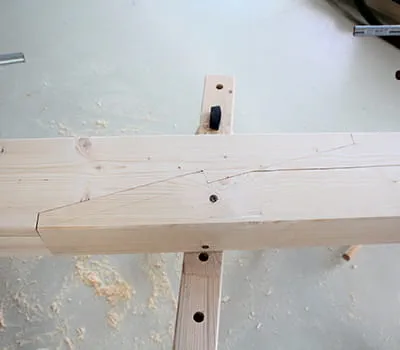

    • Colocación

      Ahora, pueden colocarse ambas piezas.

      +
      Ahora, pueden colocarse ambas piezas

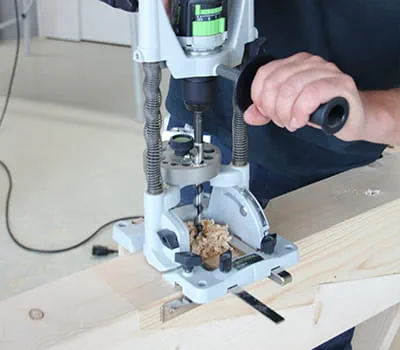

    • Realizar taladro para unión con soporte de posicionamiento

      Con el atornillador fijado en el soporte de posicionamiento se pueden realizar los orificios necesarios de forma precisa.

      +
      Realizar taladro para la unión por pernos con el soporte de taladrar

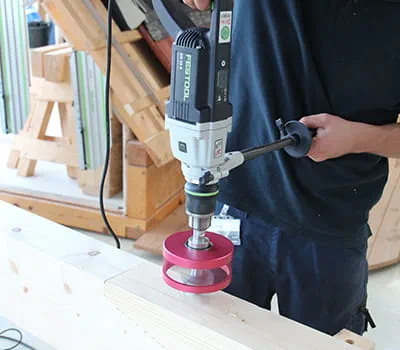

    • Segundo paso de taladrado

      Utilizando una broca tipo Forstner con limitador de profundidad, se taladran los orificios para encajar las arandelas.

      +
      Se taladran los orificios para las arandelas

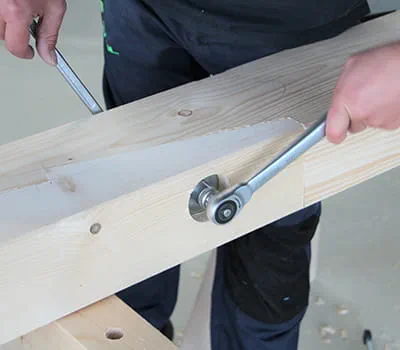

    • Montaje de los pernos

      Ya pueden montar y apretar los pernos.

      +
      Montaje de los pernos roscados

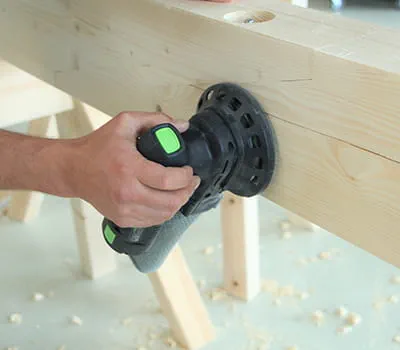

    • Retoques

      Las áreas procesadas de la unión longitudinal se pueden lijar opcionalmente con la lijadora y borrar las marcas de lápiz.

      +
      Lijar las áreas procesadas con la lijadora a batería

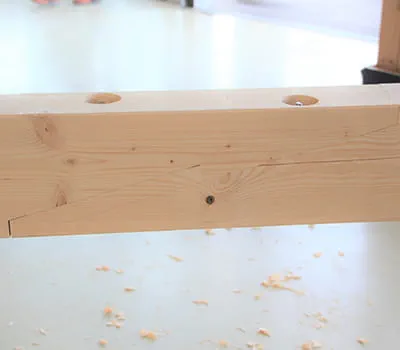

    • Unión lista

      Las unión longitudinales ofrece un resultado vistoso y robusto.

      +
      Unión lista
