Fresado en curva con la plantilla de multifresado MFS
Descripción

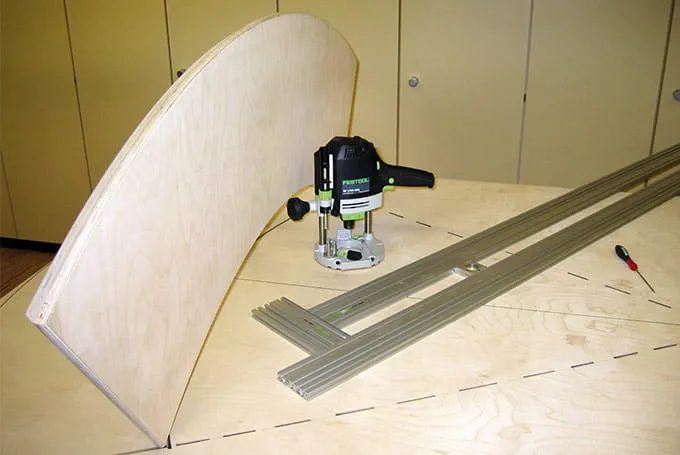

Este ejemplo de aplicación describe cómo crear un mostrador de barra de multiplex con diseño en curva. El mostrador de barra de este ejemplo tiene una profundidad de 40 cm. La forma original del tablero es cuadrada, con una medida de 150 x 150 cm.
Para finalizar, los cantos en curva pueden acabarse con un perfil.
Herramientas/accesorios
Herramientas alternativas
Preparación/ajuste
-
Trazar una línea intermedia en la pieza de trabajo.
Marcar el radio exterior en la línea intermedia y, a continuación, trazar el radio interior.
Ahora, trazar la longitud deseada del arco, a partes iguales, desde el centro hacia la derecha y la izquierda (línea discontinua).
Montar la plantilla de fresado MFS según indican las instrucciones. En este caso, los perfiles de prolongación MFS VP 2000 se unen con dos perfiles cortos MFS 200.
Ajustar la pieza de fresado circular de manera que pueda desplazarse libremente por toda la longitud de la ranura. Esto es importante para garantizar un desplazamiento rápido y preciso de la pieza de fresado circular. Para ello, desplaza la pieza de fresado circular hacia una esquina y fija la MFS con los tornillos de fijación. A continuación, desplaza la pieza de fresado circular a la otra esquina, fija la MFS, apreta en ella los tornillos de fijación correspondientes y comprueba la suavidad de funcionamiento de la pieza de fresado circular.
Situar y fijar el mandril de centrado en la ranura interior de la MFS 200.
Marcar el taladro de 8 mm para el mandril de centrado en la línea intermedia de la pieza de trabajo.
Taladrar un orificio de 8 mm en la placa con el atornillador a batería.
Ajustar la fresa en la fresadora hasta la profundidad mínima de fijación.
Insertar el anillo copiador en la fresadora.
Ajustar la profundidad máxima de fresado y fijarla con ayuda del tope de profundidad.
-
Consejo: es posible trazar el contorno del segmento curvado con ayuda de la plantilla MFS.
-
Ajuste de la plantilla multifresado:
Insertar la MFS con el mandril de centraje en el taladro del tablero.
Aflojar la pieza de fresado circular y colocar en ella la fresadora; guiar por la marca del radio externo.
Aplicar la fresa sobre la superficie de la pieza de trabajo.
Alinear manualmente el círculo de alcance de filo en la marca girando la fresa. Repetir el mismo paso para fresar el radio interior.Fijar la pieza de fresado circular apretando, para ello, los tornillos de fijación.
Montar en la fresadora el dispositivo de aspiración y conectar el tubo flexible de aspiración.
Consejo: con el fin de no fresar en la mesa multifuncional o en la superficie base, es preciso calzar la pieza de trabajo de 3 a 4 puntos. De este modo, la pieza queda en una superficie uniforme, con lo que se evita que pueda volcarse o desplazarse.
Procedimiento
-
Con los sargentos de rosca, sujetar la pieza de trabajo a la mesa multifuncional.
Realizar la incisión en el borde del segmento curvado con la primera profundidad de fresado (en Multiplex, máx. 5-8 mm por proceso de fresado).
Fresar lentamente el contorno para obtener un segmento curvado homogéneo.
En los pasos siguientes, completar el fresado del segmento curvado.
Una vez fresado el radio exterior, ajustar el radio interior tal como se describe en el apartado «Preparación/Ajuste de la plantilla para fresar MFS».
Fresar el radio interior como se describió anteriormente.
-
Poner especial atención a la dirección de fresado:
Si se fresan ranuras o círculos completos desde el principio, es posible desplazar la fresadora con la plantilla tanto en sentido horario como antihorario.
Si es necesario repasar el fresado del círculo, para que la fresadora actúe en sentido contrario, es preciso fresar en sentido antihorario para radios exteriores y en sentido horario para radios interiores.
Una vez concluido el fresado, es posible serrar el segmento curvado en sentido longitudinal con la sierra de incisión.
-
Procedimiento para serrar:
Alinear el riel de guía en la marca y sujetarlo.
Ajustar la profundidad de serrado en la sierra de incisión mediante el tope de profundidad y seleccionar la velocidad 6.
Serrar el segmento curvado por la marca.
Repetir el procedimiento descrito por el otro lado.
Importante: Cuando se realiza la incisión, la hoja de sierra no debe tocar aún la pieza de trabajo; de lo contrario, existe el riesgo de que se produzca un contragolpe.
-
