En este ejemplo de aplicación se muestra cómo puede construir uno mismo una escalera. Para ello se usa básicamente una sierra circular Festool junto con el riel de tronzado para cortar las zancas de la escalera.
Cómo construir una escalera sin contrahuella para jardín
Descripción
Una escalera de madera es ideal para, por ejemplo, salvar pequeñas diferencias de altura en una zona de terraza. El tipo de construcción más sencillo para este fin es una escalera de madera de peldaños sentados, en la que los peldaños se colocan sobre las zancas cortadas. Este ejemplo de aplicación muestra los pasos de trabajo necesarios para una escalera sin contrahuella.
Lista de materiales
- Tablones de exterior para zancas de la escalera p. ej. abeto de 50 mm
- Tablones de exterior
- Tornillería
- Espaciadores, si se da el caso
Máquinas y accesorios recomendados
En este ejemplo de aplicación se recomiendan las siguientes herramientas y accesorios:
Alternativas
Como alternativa, se recomiendan las siguientes herramientas y accesorios:
Trabajo previo
-
¿Se ha montado la hoja de sierra correcta?
Para construir uno mismo una escalera con peldaños sin contrahuella, se necesitarán varias aplicaciones de sierra. Para esta se debe emplear una hoja de sierra de corte longitudinal.
Procedimiento
-
Cantear y cortar tablones
Para construir las zancas necesarias para la escalera de madera de peldaños sentados se necesitan 2 tablones de > 25 cm de anchura.
El corte se realiza con la sierra circular HKC 55 en combinación con el riel de guía.
¡No olvide ajustar la profundidad de corte!
-
Trazar el desarrollo de la escalera
Para construir uno mismo esta escalera de madera, primero se debe marcar la línea de base a una distancia de 10 cm en paralelo y respecto al borde inferior.
A continuación se marcan los peldaños. Aquí se utiliza una plantilla en forma de triángulo en el que van marcadas la altura de contrahuella (H) y el fondo de la huella (B). Ambas medidas dependen de la diferencia de altura a salvar y de la longitud (ocupación) del suelo donde irá la escalera. Para conseguir una escalera de madera que resulte cómoda en el uso se aplica la regla de la medida del paso (2 × H + B = 65 cm).
Tenga en cuenta el grosor del revestimiento, si lo hay, a la hora de marcar el primer peldaño y el último, tenga en cuenta que la línea de corte = borde inferior del propio peldaño de madera.
-
Zanca de la escalera trazada
Los cierres superior e inferior de zanca resultan de las condiciones del lugar y todos los peldaños tiene que ser iguales.
En este ejemplo, la escalera estará sobre una base de hormigón y por el extremo superior se fijará a una viga por medio de una escuadra metálica.
Consejo: Para el diseño de una escalera de peldaños sentados es necesario realizar un plano de alzado de prueba.
-
Serrado de los peldaños

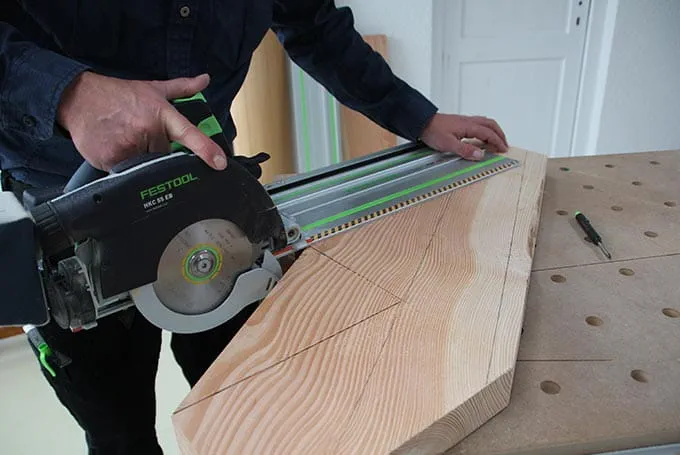

Realizar los cortes inferiores con la HKC 55 y el riel de guía corte transversal montado.
-
Serrado de los peldaños con la HKC 55 y el riel de guía transversal
Fijar en la línea de la contrahuella y cortar hasta la esquina.
-
Consejo: Para una colocación más rápida es posible ajustar el tope variable de ángulo con el riel de guía corte transversal.
-
Para realizar el corte de la zanca hay que alinear el corte con el canto exterior y derecho del disco.
-
Consejo: Leer el canto de corte derecho en el indicador de corte.
-
Serrar las esquinas con la caladora.
-
Tratamiento de superficie
A continuación pasar Rotex RO 150 por la superficie.
Primero realice un lijado basto y después un lijado fino.
-
Consejo: Usar un protector para cuidar el plato lijador.
-
Mecanizado de cantos
Para biselar los cantos se puede usar la fresadora de cantos OFK 500 en combinación con la fresa de bisel de 45°.
-
Zancas de escalera listas
-
Corte de tablones de revestimiento
Corte con HKC 55 y riel de guía transversal.
-
Corte de revestimiento
Los cortes repetitivos también se pueden realizar cómodamente con la sierra ingletadora KS 60 en combinación con topes para tronzar.
-
Perforación previa y avellanado de tablones de revestimiento
-
Redondeado de cantos de corte
Utilizar la OFK 500 con fresa para redondear y aspiración del polvo para redondear los cantos tras los cortes
-

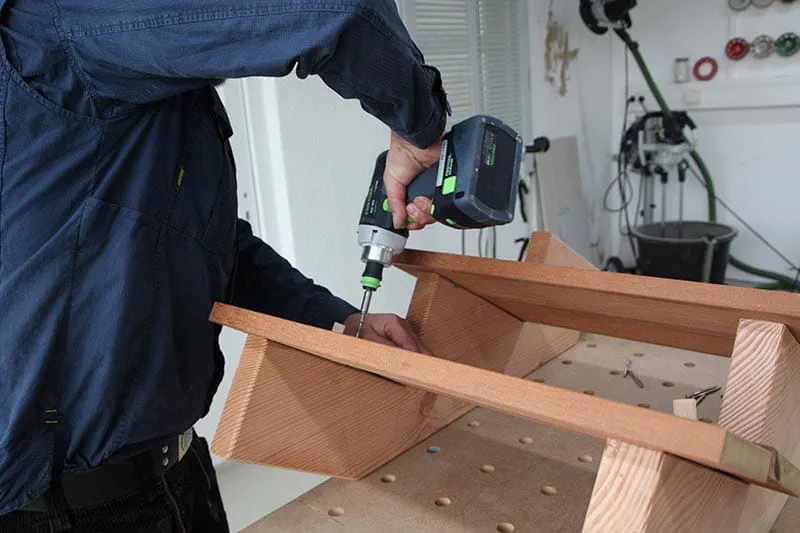

Montar el revestimiento con los tornillos adecuados. Para exteriores, el revestimiento deberá montarse con espaciadores. Una vez construida la escalera, una capa antihumedad sobre los cortes aumentará la durabilidad de la escalera de madera en áreas de exterior. Montaje final con medios de fijación apropiados (p. ej. escuadras).
-
