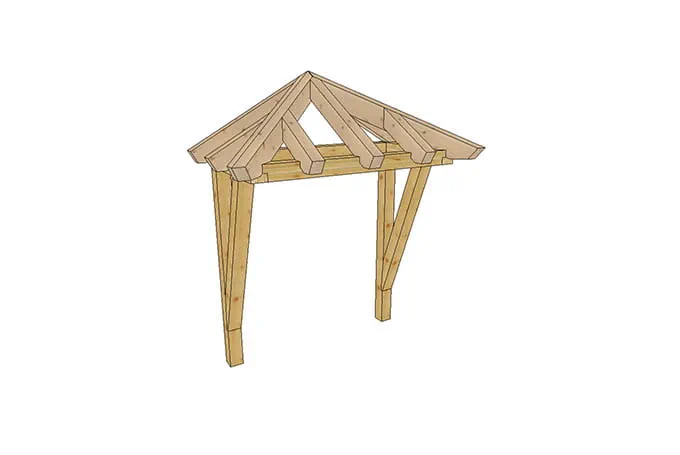

Construcción de un tejadillo de madera con una sierra circular

Construir un tejadillo
En este ejemplo de aplicación se construye un tejadillo de madera para una puerta de entrada. Para el ensamblaje se utiliza principalmente la sierra circular HK 132 con diversos accesorios, como el cabezal para entallar y el de cepillo alisador. Para crear las diferentes uniones se emplea la Domino XL.

    Descripción

    Construcción de un tejadillo

    Un tejadillo de madera protege la puerta de entrada y es un elemento fundamental para aportar carácter a una casa. Para construirlo se requieren ciertos conocimientos básicos de carpintería, dependiendo del modelo y la forma elegidos. En este ejemplo de aplicación se describen las herrramientas y aplicaciones necesarias para llevarlo a cabo. El ejemplo no incluye el marcado (trazado) necesario de los pasos de trabajo.

    Lista de materiales

    • El material deberá elegirse en función del tipo de construcción
    • Para la estructura básica se utilizan secciones transversales de 10x10 cm
    • Para los cabios se utilizan maderas de 8x12 cm
    • Para los cabios de limatesa se utilizan maderas de 10x16 cm

    Herramientas/Accesorios

    En este ejemplo de aplicación se recomiendan las siguientes herramientas y accesorios:

    Trabajo previo

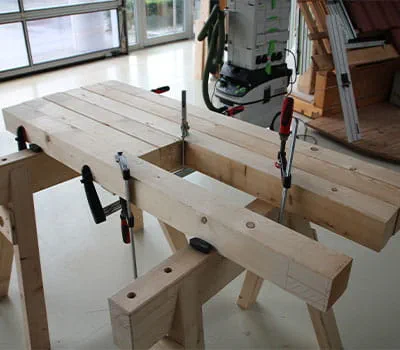

    • Marcar y colocar las maderas de la estructura básica

      Las maderas para la armadura y los dos postes se marcan según el plano y se colocan sobre caballetes.

      +
      Preparación de las maderas

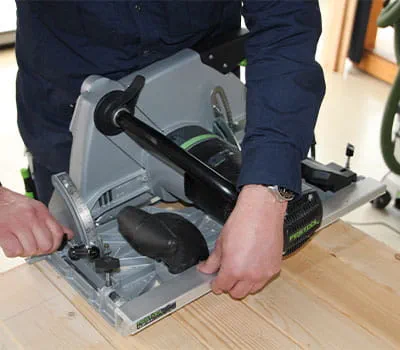

    • Preparar la sierra circular

      Para cortar las maderas se utiliza la sierra circular HK 132. Para poder utilizar después el riel de guía, se debe montar el tope paralelo en el lado del motor, deslizarlo por completo hasta la mesa de la máquina y fijarlo. En esta posición se puede utilizar el indicador de corte del GC 1000-WA.

      +
      Preparar la sierra circular

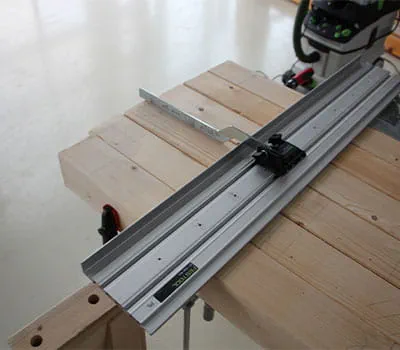

    • Colocar el riel de guía

      Equipar el riel de guía con el indicador de corte y colocarlo.

      +
      Colocar el riel de guía

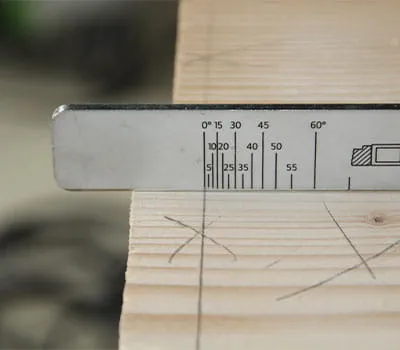

    • La posición correcta del riel de guía se calcula con el indicador de corte. En este caso el corte se realizará con 0°. Una vez alineado el riel, se puede fijar con mordazas.

      +
      Alineación

    Procedimiento

    • Corte con la sierra circular HK 132

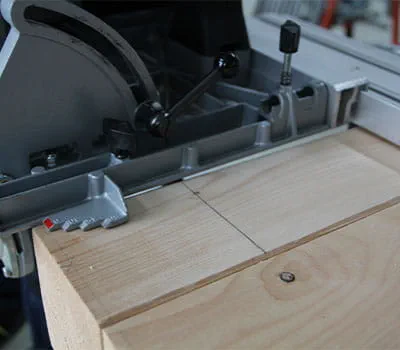

      Guiar la sierra circular con precisión mediante el tope paralelo a través del riel. El indicador de corte de la máquina permite controlar que la posición sea la correcta. Ajustar la profundidad de corte a 12,5 cm.

      +
      En blanco
    • Corte con la sierra circular HK 132

      Realizar el corte y repetir el procedimiento con todos los cortes de 90° necesarios.

      +

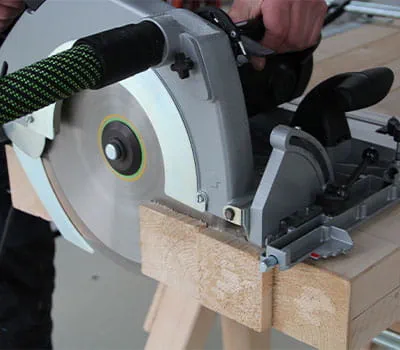

      Sierra circular
    • Crear achatamientos con la sierra circular HK 132

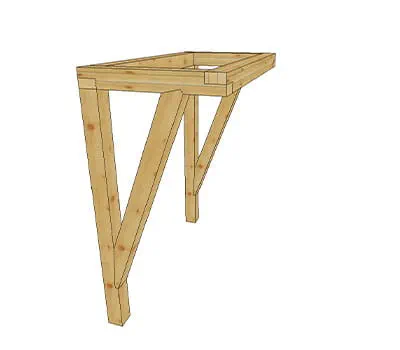

      Las maderas de la armadura deben tener aplanamientos (de 10 cm de ancho), tal como puede verse en la imagen. Para crearlos debe equiparse la sierra circular HK 132 con el dispositivo para achatar, con el que es posible obtener achatamientos con una profundidad de hasta 80 mm. La anchura de fresado es de 50 mm. Para achatamientos más anchos se deberá reequipar la máquina adecuadamente.

      +
      Creación de achatamientos

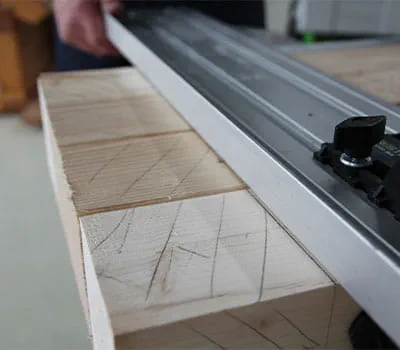

    • Alinear el riel de guía

      Al utilizar el cabezal para alisar en la  sierra circular HK 132, es indispensable guiar la máquina mediante un riel de guía.
      Consejo: Para alinear exactamente el riel resulta idóneo el tope angular GC 1000-WA.

      +
      Sierra circular

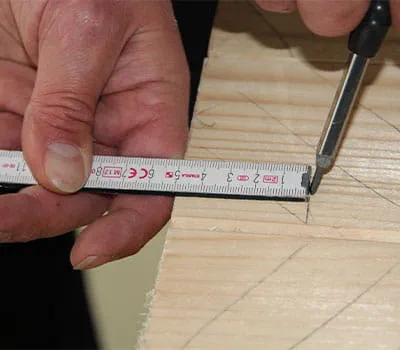

    • El fresado se realiza en dos pasos, ya que en cada pasada se pueden retirar como máximo 50 mm. En consecuencia, se marca la posición para la primera pasada de fresado a una distancia de 50 mm.

      +
      Primera pasada de fresado

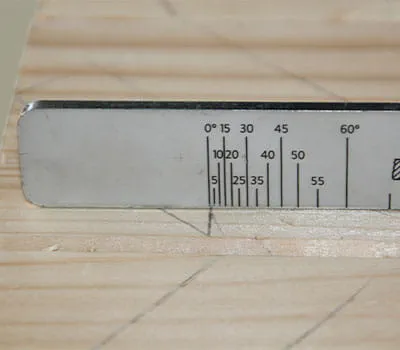

    • A continuación puede alinearse la posición del riel de guía mediante el indicador de corte y fijarse adecuadamente.

      +
      Alineación mediante el indicador de corte

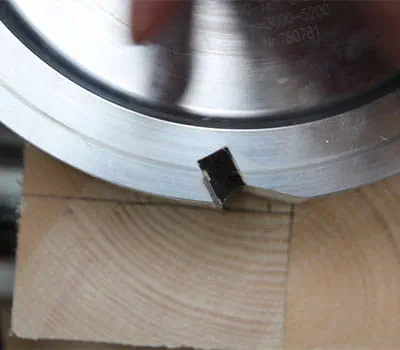

    • Ajustar la profundidad del achatamiento

      Antes del fresado se debe ajustar visualmente la profundidad de fresado. Para ello se baja el cabezal para achatar hasta que la cuchilla coincida con la marca de profundidad. Cuando se realizan ajustes, la máquina siempre debe estar desconectada de la corriente.

      +
      Ajuste de la profundidad del achatamiento

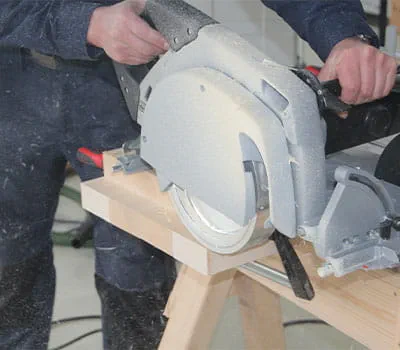

    • Ejecución del fresado

      A continuación se puede suspender la máquina en el riel de guía mediante el tope paralelo y se puede realizar el fresado.

      +
      Fresar

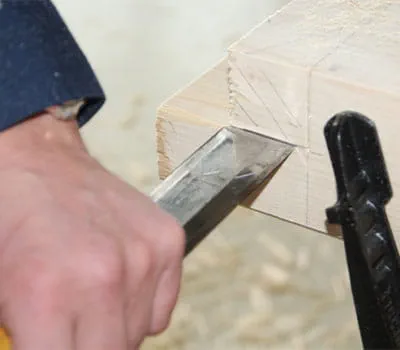

    • Consejo:

      Para evitar desgarros, antes del fresado escoplear manualmente.

      +
      Escopleado previo

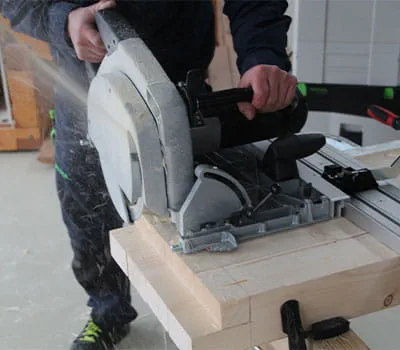

    • Segunda pasada de fresado

      Para la segunda pasada de fresado se vuelve a alinear el riel de guía como se hizo en los pasos anteriores y se realiza el fresado. El procedimiento se repite para todos los demás achatamientos que se requieran.

      +
      Segunda pasada de fresado

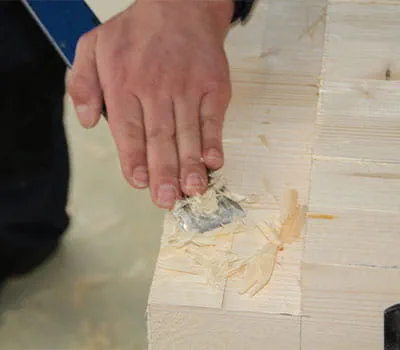

    • Si fuera necesario, la entalladura se puede repasar con un formon o un escoplo.

      +
      Repasado de la entalladura
    • Preparación de los cabios

      En los pasos siguientes se realizará una entalladura en los cabios del tejadillo. Para ello se colocan las maderas y se alinean mediante las marcas.

      +
      Alineación de las maderas

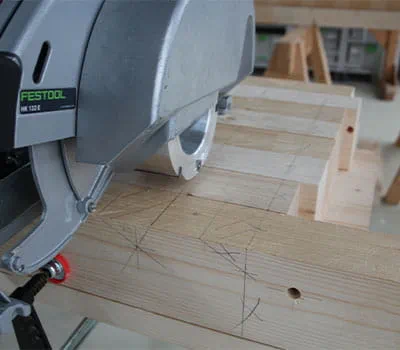

    • Se equipa la sierra circular con el cabezal para entallar según se describe en el manual de instrucciones.

      +
      Sierra circular

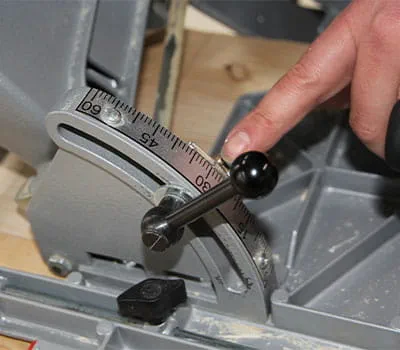

    • Ajustar la inclinación

      Ajustar la inclinación a la pendiente del tejadillo (en este caso 30°).

      +
      Ajustar la inclinación

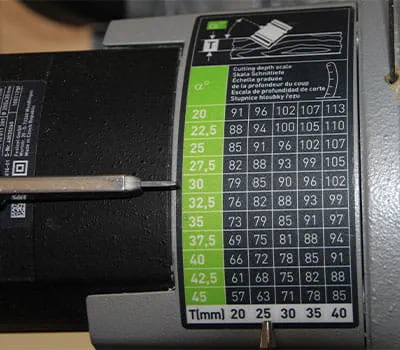

    • Ajustar la profundidad de entalladura

      Para ajustar la profundidad de entalladura adecuada, primero debe consultarse la tabla (en el motor). En este caso se debe crear una entalladura con una inclinación del tejadillo de 30° (eje Y) y una profundidad de 25 mm (eje X). En la tabla se puede ver la profundidad a ajustar. En este caso la profundidad se ajusta a 85 mm.

      +
      Ajustar la profundidad de entalladura

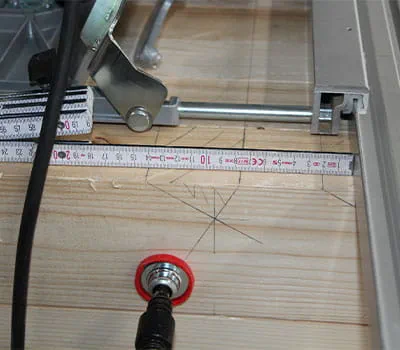

    • Montar el tope paralelo

      Para el fresado es indispensable garantizar un guiado. Por eso después se guía con el riel de guía mediante el tope paralelo montado. Si fuera posible, deberá montarse el tope en el lado derecho para conseguir un mejor apoyo. El tope debe montarse paralelo a la mesa de la herramienta, a una distancia de aprox. 12-16 cm.

      +
      Montar el tope paralelo

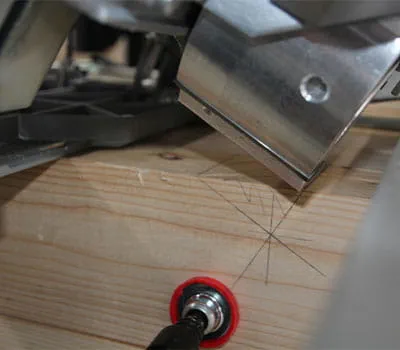

    • Alinear lateralmente

      En el paso siguiente se debe alinear lateralmente de tal modo que la cuchilla inicial para corte previo del cabezal para entallar coincida con la línea vertical de la entalladura.

      +
      Alineación lateral de la fresadora entalladora

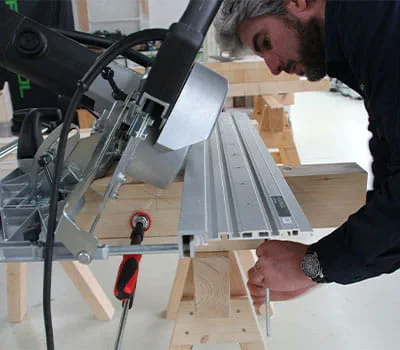

    • Fijar el riel de guía

      Una vez calculada la posición lateral de la para la entalladura, fijar el riel y fijarlo también en el lado opuesto a la misma distancia.

      +
      Fijar el riel de guía
    • Ejecución del fresado

      Una vez fijado el riel de guía y ajustada la profundidad adecuadamente, se puede realizar el fresado.

      +
      Ejecución del fresado

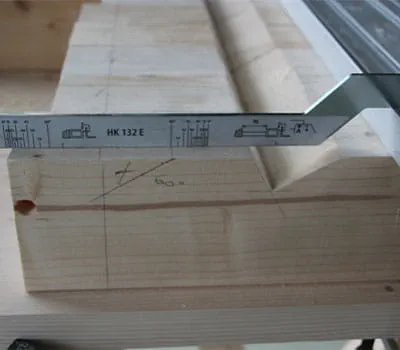

    • Cortar las cabezas de los cabios

      Las cabezas de los cabios suelen cortarse después de haber practicado las entalladuras, de modo que se garanticen un apoyo suficiente para la herramienta y el guiado. Sin embargo, también se puede proceder de otra manera dependiendo de la situación. En este ejemplo se corta ahora la cabeza del cabio en un ángulo de 60°. Para este corte, alinear el riel de guía con el indicador de corte en el trazado de 60° y fijarlo adecuadamente. Seleccionar la zona del indicador de corte en que se monta el tope paralelo en el lado de la hoja, a una distancia de 70 mm de la mesa de la máquina.

      +
      Cortar las cabezas de los cabios

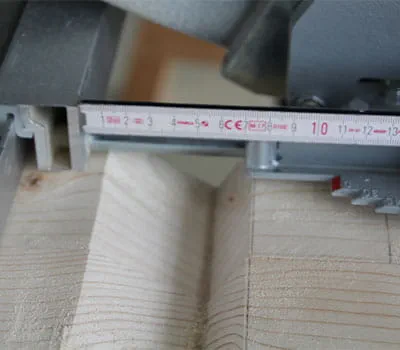

    • Ajustar el tope paralelo para cortar

      El tope se monta en el lado de la hoja, a una distancia de 70 mm, y la máquina se puede guiar con seguridad. En esta posición se puede utilizar la zona anteriormente mencionada en el indicador de corte.

      +
      Ajuste del tope paralelo para cortar en el lado de corte

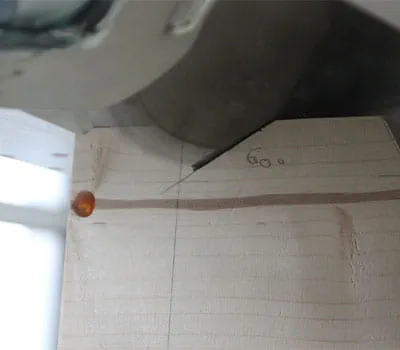

    • Realizar el corte angular

      Nota: si el indicador de corte se utiliza correctamente, en este caso se corta en el lado de corte («hoja de sierra a la izquierda de la línea»)

      +
      Realizar el corte angular
    • Realizar el corte de canalón de los cabios

      Para realizar el corte en ángulo recto, volver a montar el tope paralelo en el lado del motor y realizar el corte utilizando el tope angular.

      +
      Realización del corte de canalón de los cabios

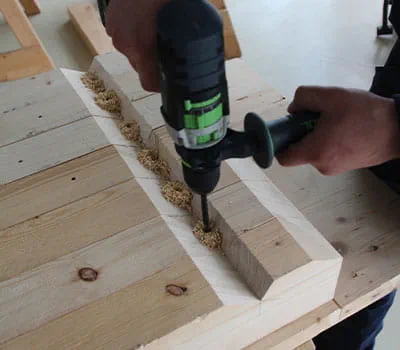

    • Practicar los orificios en el ángulo de la entalladura para fijar los cabios

      Una vez cortadas las cabezas de los cabios, se taladran los orificios para fijar los cabios con un taladro atornillador a batería y una broca helicoidal de 7-8 mm.

      +
      Orificios en el ángulo de la entalladura para fijar los cabios
    • Lijar las cabezas de los cabios

      Se recomienda lijar las cabezas de los cabios y las superficies libres inmediatamente después del corte. Cuando están sujetos juntos, se dispone de una gran superficie de apoyo que resulta ideal. Con la lijadora de banda (grano de 80 y 100) se puede obtener un buen resultado con la máxima rapidez.

      +
      Lijado de las cabezas de los cabios
    • Realizar los cortes de brochal en los cabios

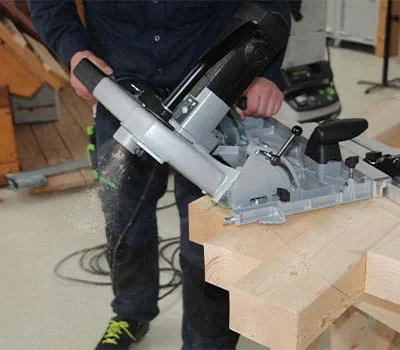

      En este ejemplo, todos los cabios necesitan un corte de brochal para ajustarse a los cabios de limatesa. Estos cortes se realizan asimismo con la sierra circular. Para ello se extienden todos los cabios, se alinean y se cortan en un solo paso utilizando el tope angular GC 1000-WA.

      +
      Realización de los cortes de brochal en los cabios con Sierra circular

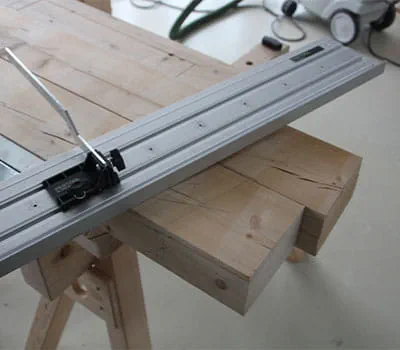

    • Practicar los cortes de canalón en los cabios de limatesa

      Los cabios de limatesa deben contar con dos cortes de 45°. Para ello se extienden los cabios de limatesa, se alinean y se cortan utilizando el tope angular. Primero se ajusta el ángulo en el tope angular y luego se alinea y fija con el indicador de corte.

      +
      Cortes de canalón en los cabios de limatesa

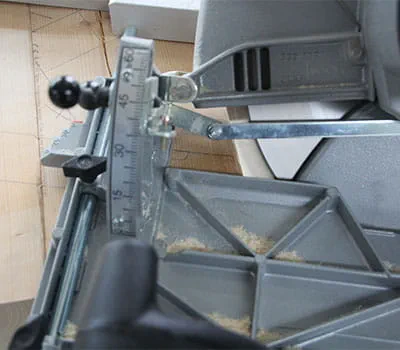

    • Para el corte se vuelve a montar el tope paralelo en el lado de la hoja, a una distancia de 70 mm y se realiza el corte. El procedimiento se repite para todos los demás cortes.

      +
      Realización del corte

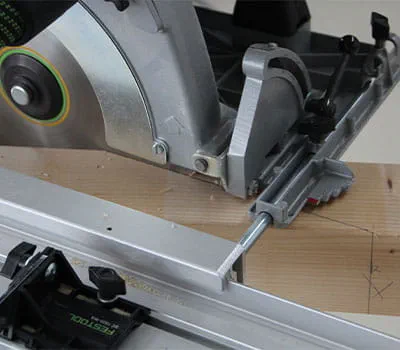

    • Realizar los demás cortes

      Los cortes de canalón horizontales de los cabios de limatesa, así como el corte de los tirantes, se realizan según se ha descrito anteriormente utilizando el tope angular.

      +
      Realizar los demás cortes
    • Realizar la forma triangular en los cabios de limatesa

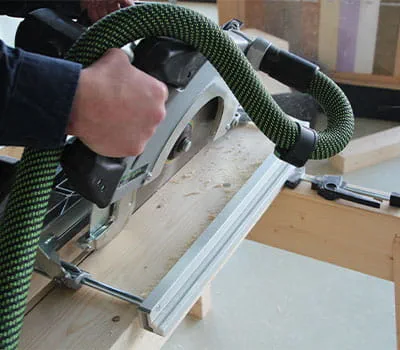

      Para realizar la forma triangular (inclinación en forma de tejado en la superficie superior) necesaria en los cabios de limatesa, se ajusta el ángulo de la sierra circular y se crea la forma utilizando el tope paralelo.

      +
      Sierra circular

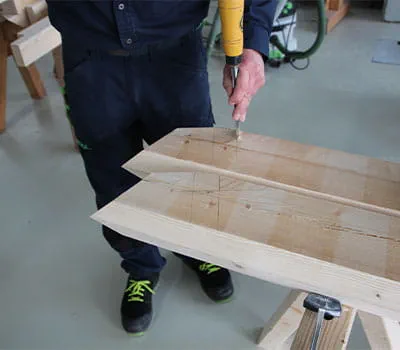

    • Realizar la entalladura de los cabios de limatesa

      Las entalladuras de los cabios de limatesa (entalladuras centrales) requieren varios pasos de trabajo. Primero se tronzan las fibras con un escoplo; así se evitan desgarros posteriormente.

      +
      Realizar la entalladura de los cabios de limatesa
    • Realizar la entalladura de los cabios de limatesa

      El corte horizontal de la entalladura se puede realizar con la sierra de espada SSU 200 y un riel de guía.

      +
      Realizar la entalladura de los cabios de limatesa

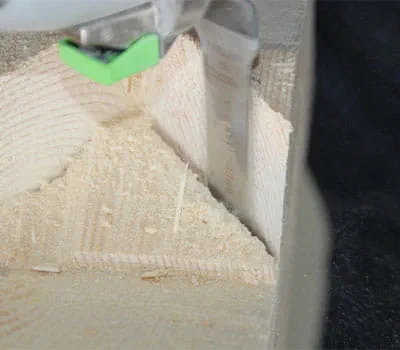

    • Realizar la entalladura de los cabios de limatesa

      Para los cortes en la zona posterior de la entalladura se equipa la oscilante a batería con una hoja larga, de modo que se pueda trabajar el ángulo de la entalladura.

      +
      Realizar la entalladura de los cabios de limatesa

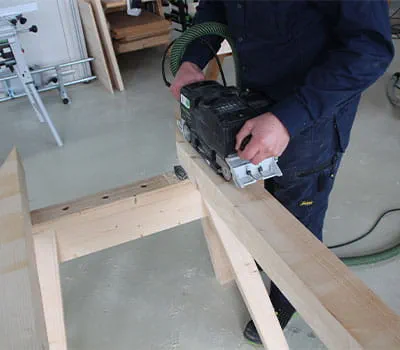

    • Lijar las maderas cortadas

      Después de todas las tareas de preparación, se pueden lijar todas las maderas. Con la lijadora de banda (grano de 80-100) se pueden obtener resultados rápidamente.

      +
      Lijado de las maderas listas

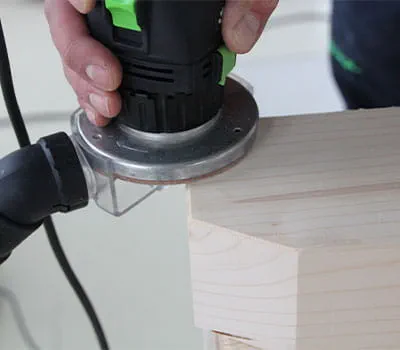

    • A continuación se procesan todos los cantos con la fresadora de cantos. En este caso se utiliza la fresa de bisel de 45°. Para procesar la zona de la cabeza de los cabios es muy recomendable utilizar la fresadora de cantos porque no se puede volcar a través de la pequeña abertura de la mesa.

      +
      Procesado de los cantos con la fresadora de cantos

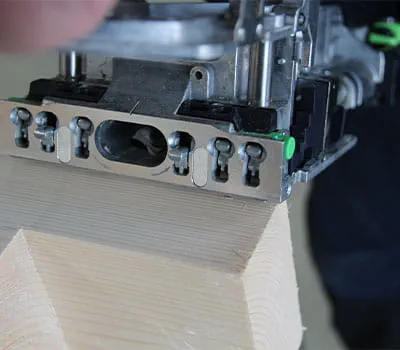

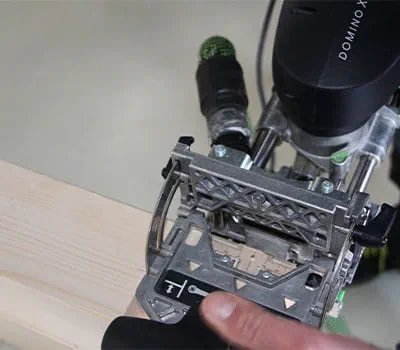

    • Unión entre los postes y la armadura

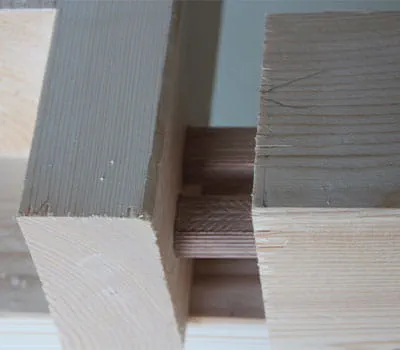

      Para unir cada poste con la armadura se utiliza la Domino XL. Se colocan dos tacos planos de 14x100 mm para asegurar la posición y facilitar el montaje.

      +
      Unión de los postes y la armadura
    • Unión entre los postes y la armadura

      El primer fresado se practicará a 30 mm del canto. La escala permite ver el valor cómodamente y colocar la fresadora de tacos planos de forma correcta. Atención: Ajustar la profundidad de fresado correspondiente.

      +
      Unión de los postes y la armadura
    • Unión entre los postes y la armadura

      La posición del segundo fresado se ajusta mediante las clavijas de tope. En este caso se utiliza la primera clavija. Se repite el mismo procedimiento para la armadura y los postes.

      +
      Unión de los postes y la armadura

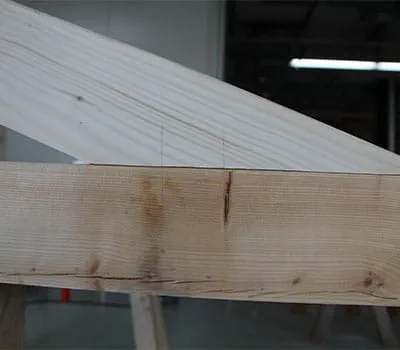

    • Unión entre los tirantes y la armadura

      Para poner dos tacos Domino, primero se coloca el tirante en la posición correcta y, a continuación, se dibujan dos marcas axiales. Aquí se fresarán los tacos en el tirante y en el poste.

      +

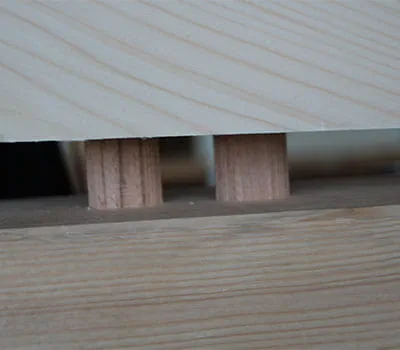

      Unión entre tirantes y armadura
    • Unión entre los tirantes y la armadura

      La fresadora Domino se coloca en las marcas axiales y se practican los dos fresados.

      +
      Unión entre tirantes y armadura
    • Unión entre los tirantes y la armadura

      Se practican los fresados correspondientes en el poste y queda lista la unión (seguro de  posición) de los dos componentes.

      +
      Unión entre tirantes y armadura

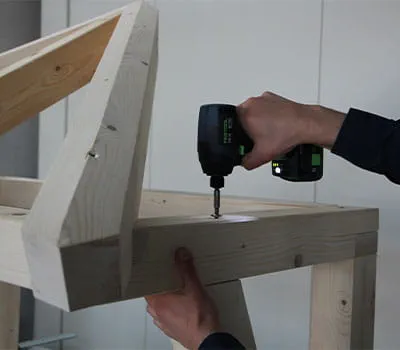

    • Montaje

      Una vez realizadas todas las uniones de tacos, se pueden atornillar con un taladro atornillador a batería o un atornillador de percusión a batería. Antes de proceder al montaje final del tejadillo se recomienda realizar un montaje de prueba.

      +
      Montaje
    • Lijar la estructura

      Puede que todavía sea necesario lijar las juntas. Con la ROTEX se pueden realizar rápidamente estas tareas de lijado. Con la función de lijado basto se obtiene un elevado rendimiento de arranque de material, lo cual puede ser muy conveniente para lijar madera de testa. Tras el lijado basto se cambia a la función de lijado fino para obtener un resultado óptimo de la superficie.

      +
      Lijar la estructura

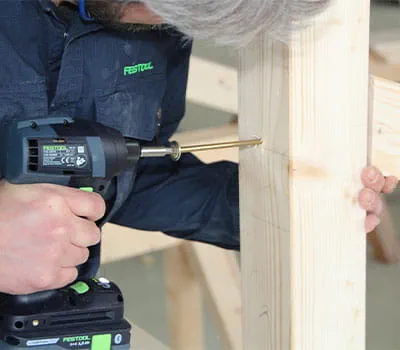

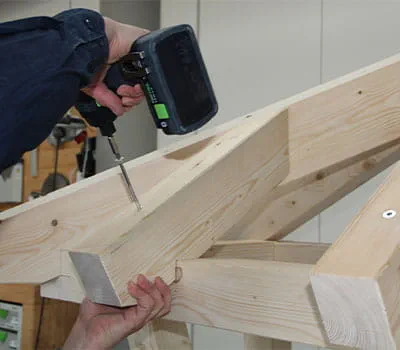

    • Montaje

      Para el montaje se comienzan fijando los postes con los tirantes ya montados. En el montaje final se deben seleccionar los elementos de unión adecuados en función de la base. Por lo tanto, puede ser necesario taladrar más orificios. A continuación se puede colocar y fijar la madera de la armadura que queda en contacto con la pared. Gracias a los tacos DOMINO, el montaje resulta más fácil y las piezas quedan bien ensambladas a la primera.

      +
      Montaje
    • Montaje

      Seguidamente se pueden montar las demás piezas de la armadura. A veces los cabios se pueden premontar, de modo que ahora solo habría que colocar el conjunto y fijarlo adecuadamente.

      +
      Montaje
    • Montaje

      Fijar los demás cabios cortos con los tornillos adecuados. Esto puede llevarse a cabo cómodamente y sin contragolpes con el atornillador de percusión a batería.

      +
      Montaje

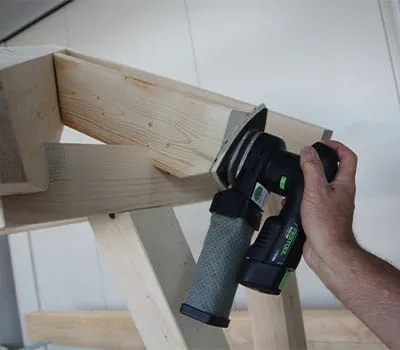

    • Lijado de acabado

      Para trabajos de lijado menores tras el montaje en el lugar previsto, es ideal utilizar una lijadora a batería. Aquí se utiliza la lijadora Delta a batería para lijar pequeñas manchas, marcas u otras imperfecciones.

      +
      Lijado de acabado

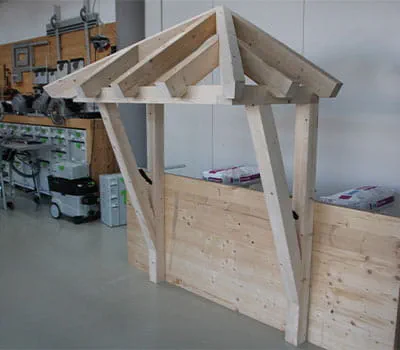

    • Resultado final

      El resultado es un tejadillo de madera de construcción propia. Con las herramientas adecuadas construirlo es tarea fácil. Tras el ensamblaje y el montaje de prueba, ha llegado el momento de montarlo definitivamente en el lugar previsto.

      +
      Resultado final
