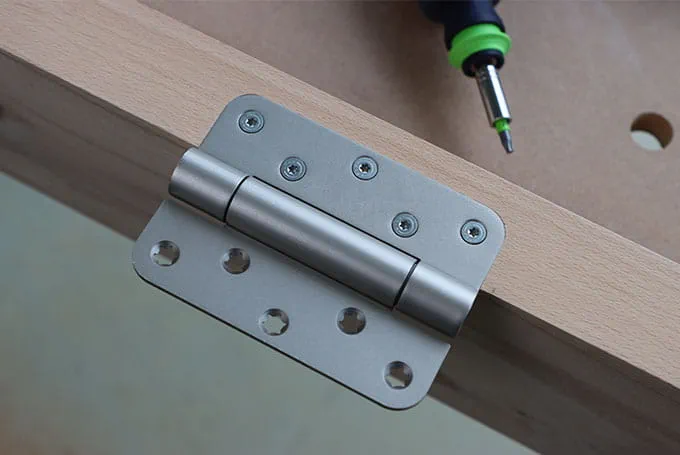

Encajar herrajes y bisagras en la zona del canto con una fresadora

En primer lugar, debe determinarse el diámetro de fresa necesario. El diámetro depende del radio de esquina que presente el herraje. Normalmente, el fabricante del herraje indica el diámetro del mismo; de no ser así, puede averiguarse fácilmente introduciendo en la plantilla de multifresado la bisagra que se desea encajar. En nuestro ejemplo, el diámetro es de 20 mm. Si la bisagra que se desea encajar no presenta radio de esquina, el diámetro de la fresa no es excesivamente importante, ya que de todos modos será necesario realizar posteriormente retoques en ángulo con escoplo. En este caso, se recomienda usar un diámetro que facilite los cálculos necesarios para ajustar la plantilla. Por ejemplo, una fresa de 20 mm de diámetro con un anillo copiador de 30 mm de diámetro.

Una vez determinado el diámetro de la fresa, ya se puede elegir el diámetro adecuado del anillo copiador. Debe elegirse un anillo copiador tan grande como sea necesario, pero la opción más pequeña posible. A continuación, centraremos perfectamente el anillo copiador con ayuda del mandril de centraje y lo fijaremos con los tornillos suministrados.

La fresa debe sujetarse tal como se explica en el manual de instrucciones. Debe prestarse atención siempre a la profundidad mínima de sujeción, que se indica en la fresa con el siguiente símbolo: >|

Para poder ajustar la plantilla a la perfección, primero hay que hacer algunos cálculos. Debe sumarse a la altura del gozne la diferencia entre el diámetro del anillo copiador y el diámetro de la fresa. En nuestro ejemplo, el anillo copiador tiene un diámetro de 30 mm. Al restar los 20 mm del diámetro de la fresa, se obtiene una diferencia de 10 mm. A continuación, se suman estos 10 mm a la altura de gozne de 120 mm, de modo que deberán ajustarse 130 mm en la plantilla.

La medida que acabamos de calcular se ajusta en el lado longitudinal de la plantilla aflojando los tornillos de apriete situados unos frente a otros en diagonal y corrigiéndolo todo con exactitud con ayuda de la escala.

Para el ancho de la hoja del gozne se requieren dos ajustes. En primer lugar, la medida interior que debe ajustarse en la plantilla. Para ello se suma al ancho de la hoja del gozne como mínimo el diámetro del anillo copiador. Esto permitirá hacer una incisión con la fresa delante de la pieza de trabajo. En este caso, se suman 32 mm y 30 mm, de lo que se obtiene un resultado de 62 mm.

Para ajustar los ángulos de tope se divide por la mitad la diferencia entre el diámetro del anillo copiador y el diámetro de la fresa y se suma al ancho de la hoja del gozne que se ha medido anteriormente. En este caso, serían 10 mm divididos por 2 más 32 mm, es decir, 37 mm. Esta medida se ajusta entre el canto interior de la plantilla y los ángulos de tope.

Para poder alinear la plantilla perfectamente con la pieza de trabajo, se recomienda trazar con lápiz una marca central en la plantilla. Esta marca se podrá alinear luego muy fácilmente con la marca central de la bisagra que se desea fresar.

Aquí se fija la plantilla directamente a los ángulos de tope con ayuda de mordazas de palanca. Sin embargo, según la pieza de trabajo, también se pueden colocar las mordazas en las ranuras previstas para ello.

En el lado derecho puede ser necesario utilizar un taco como ayuda. Con esto concluyen los preparativos para encajar una bisagra. Ahora ya se puede utilizar la plantilla para el número de bisagras, goznes u otros herrajes que se desee colocar, sin necesidad de volver a tomar medidas ni realizar ajustes.
