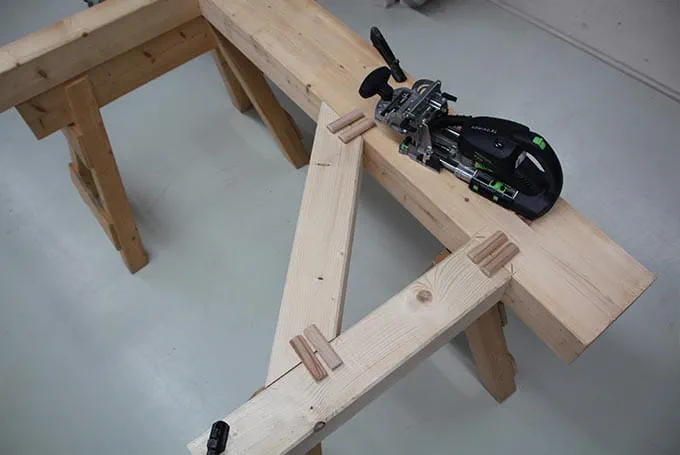

Ensamblaje de postes – Unión con taco Domino XL
Descripción
Hoy en día, para unir maderas de construcción es frecuente sustituir los ensamblajes de madera tradicionales, como espigas y cajas, por diferentes uniones de metal (tornillos, escuadras, pernos, etc.). La ventaja de los ensamblajes de madera tradicionales reside en su sencillo montaje, ya que los largueros y los postes se pueden encajar entre sí. En este ejemplo de aplicación se utilizan tacos en lugar de un ensamblaje con espiga y caja para crear una unión por inserción. Así el montaje resulta más rápido y se obtiene un mejor resultado. Se utiliza principalmente la fresadora Domino XL.
Listado de materiales
- Madera para las realizar uniones
- En este caso, larguero 12/22, poste 12/12, tornapunta 12/12
Herramientas/Accesorios
Herramientas alternativas
Trabajo previo
-
Cambiar la fresa en la DF 700
En primer lugar se debe montar una fresa de 14 mm en la DF 700 siguiendo las instrucciones.
-
Ajustar la profundidad de fresado en la DF 700
En el ejemplo mostrado se utiliza una profundidad de fresado de 50 mm. La profundidad de fresado se debe ajustar conforme al manual de instrucciones.
-
Realizar marcas de posición
Es indispensable realizar con precisión las marcas para que los largueros y los postes queden ensamblados con un ajuste preciso. En este ejemplo se dibuja una marca en el tornapunta a 10 cm del borde frontal.
-
Marca de posición en el larguero
Para un ensamblaje preciso se debe realizar una marca precisa del poste en el larguero.
Procedimiento
-
Uso de las clavijas tope para el fresado en los extremos del poste
Para el primer fresado en los extremos del poste se selecciona la clavija de tope central. Esta corresponde a la posición de la mirilla triangular en la mesa de tope. De este modo es posible realizar la colocación en los extremos del poste mediante la clavija de tope y en los largueros mediante la mirilla. Para trabajar con la DOMINO XL es indispensable conectar un sistema móvil de aspiración.
-
Uso de las clavijas tope para el fresado en los extremos del poste
La DOMINO XL colocada en el poste
-
Fresado en el poste
A continuación practicar el segundo fresado en el extremo del poste. La clavija de tope debe quedar en contacto con el primer canto de la fresadora. El primer fresado sirve para orientarse y ahorra tener que realizar laboriosas marcas.
-
En su caso, repetir los fresados en los demás postes de madera.
-
Fresado en los largueros
Colocar la DOMINO XL en la marca del poste y realizar el primer fresado. A continuación, realizar el segundo fresado prestando atención a que la clavija tope (central) vuelva a quedar en contacto con el primer fresado.
-
Fresado en los largueros
En este caso el lado izquierdo de la marca del poste en la mirilla triangular
-
Tratamiento de cantos
Equipar la fresadora de cantos con una fresa de bisel de 45° y tratar los cantos correspondientes.
-
Tratamiento de cantos
Se recomienda utilizar un sistema móvil de aspiración.
-
Colocar los tacos
Colocar los tacos planos. Si fuera necesario, añadir un poco de cola de PU.
-
Ensamblar la unión.
-
Ensamblar la unión.
-
Atornillado de las piezas
Para conseguir un ensamblaje sólido, a continuación atornillar los tornillos necesarios estructuralmente.
-
Los largueros ensamblados
El uso de tacos planos para el posicionamiento exacto de las maderas de construcción permite unir de forma rápida y sencilla el larguero con el poste.
-
Resultado final
-
