Corte de grandes azulejos o baldosas de gran formato con una sierra radial

Amoladora
El corte de baldosas puede venir acompañado de verdaderos retos. En el siguiente ejemplo de aplicación descubrirá qué herramientas y accesorios son necesarios para garantizar un proceso ágil.

    Descripción

    Las baldosas de gran formato a menudo representan un verdadero reto para los instaladores. Por un lado, es difícil transportar las baldosas de un lugar a otro, por otro, no caben en una máquina cortadora de baldosas (en seco/húmedo). Una opción es procesar las baldosas a mano alzada con una sierra radial angular, pero resulta engorroso y a menudo el corte no queda limpio. Por eso recomendamos trabajar estos grandes formatos con nuestro sistema de corte guiado por riel, que además permite la aspiración y la fijación del riel a la baldosa mediante una ventosa de aspiración doble (Gecko). Así, el profesional también puede trabajar en espacios interiores.
    Transporte de baldosas de gran formato

    Herramientas y accesorios recomendados

    Alternativas

    Trabajo previo

    • Cuando tenga previsto empezar a cortar sus baldosas de gran formato, asegúrese de que los suelos estén cubiertos y de que dispone de suficiente espacio para evitar daños en otros objetos y en la baldosa. Tenga en cuenta la protección en el lugar de trabajo. Se recomienda utilizar gafas de protección y protección para los oídos.

      +
      Preparación

    • A la hora de elevar grandes baldosas se recomienda trabajar con una ventosa de aspiración doble (Gecko). Esta facilita la elevación y transporte de la baldosa. Asegurarse de que la superficie no tiene polvo para garantizar la mejor adherencia posible.

      +
      elevación con ventosa doble

    Procedimiento

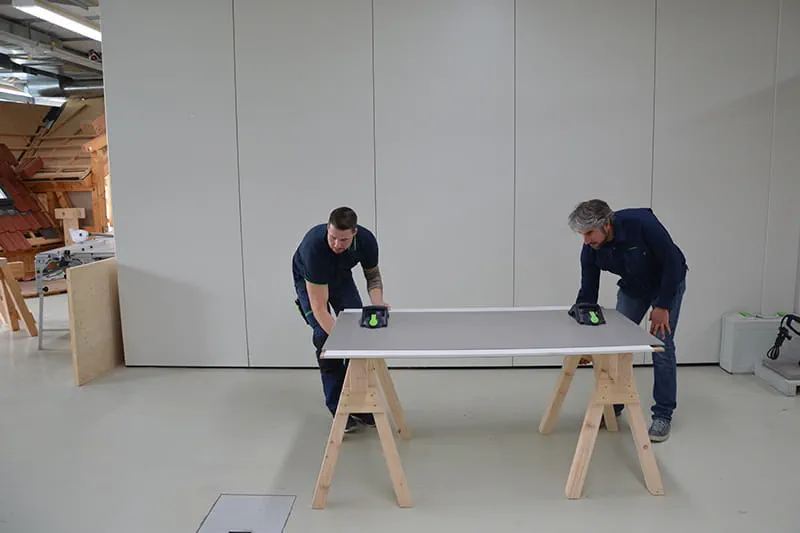

    • Depositar la baldosa de gran formato sobre una base adecuada. Utilice nuestra ventosa doble para el transporte.

      +
      Depositar la baldosa de gran formato sobre una base adecuada

    • Marque la medida deseada y oriente el riel de guía de acuerdo con las marcas.

      +
      Marque la medida

    • Fijar el riel con la ventosa doble en la superficie de la baldosa.

      +
      sierra radial

    • Ahora, tome la sierra radial o sistema de corte de diamante DSC-AG 125 y asegúrese de que está montado el disco de diamante correcto (TL-D 125 Premium).

      +
      sierra radial

    • A continuación, conecte la sierra radial o sistema de corte de diamante al sistema de aspiración CTM 36 E AC. Se recomienda trabajar con un tubo flexible de 36 a causa de la cantidad de polvo. Asegúrese de que todos los parámetros estén ajustados correctamente (diámetro del tubo flexible, función AC ON, modo AUTO).

      +
      CTM 36 E AC

    • Ajuste ahora la profundidad deseada de corte en la sierra radial en función de la baldosa a procesar.

      +
      sierra radial

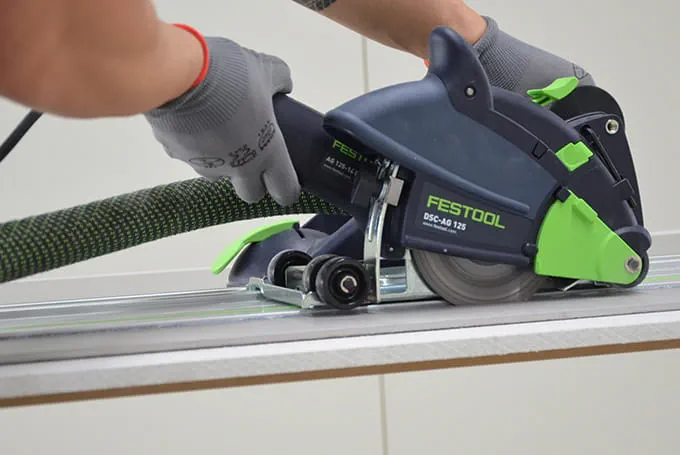

    • Coloque la sierra radial en el riel de guía y enciéndalo. Comience a cortar y cerciórese de que el avance no es demasiado rápido para obtener un resultado óptimo.

      +
      sierra radial

    • Una vez terminado el corte, suelte la ventosa y retire el riel de guía.

      +
      Soltar el riel de guía

    • Ya puede levantar la pieza con la ventosa y transportarla al lugar de montaje. Le deseamos una colocación satisfactoria de la misma.

      +
      Levantar la baldosa
