Corte del aislamiento entre montantes con sierra ISC 240

Soluciones personalizadas para perforaciones para tubos
cabrios-con-maderos-dobles

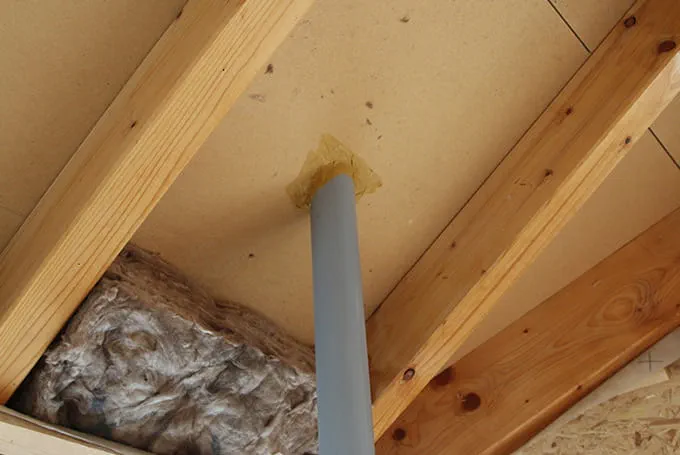

Perforación para tubo en el área entre cabrios
En el siguiente ejemplo de aplicación entramos en el detalle del corte del aislamiento entre montantes. Aquí se describe sobre todo el corte en el ámbito de las perforaciones para tubos. El objetivo es mostrar lo fácil y rápido que resulta realizar estos detalles con la sierra para material aislante Festool.

    Descripción

    Al instalar el aislamiento entre los cabrios se debe prestar atención a que el material aislante rellene todos los espacios huecos. Así pues, que el corte sea exacto es muy importante. Un material aislante colocado con huecos dará lugar a daños estructurales y moho debidos a la condensación. Con perforaciones para tubos u otros componentes en el entrepaño, se deberá adaptar convenientemente el aislamiento entre cabrios. Con la ISC es posible hacer estos cortes de forma fácil y rápida en el aislamiento entre cabrios.

    Herramientas y accesorios recomendados

    Trabajo previo

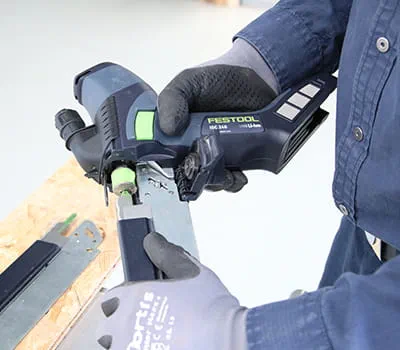

    • Cambio del equipo de corte

      Para cortes angulares puede ser necesario utilizar un equipo de corte más largo. En caso necesario, cambiarlo según lo indicado en el manual de instrucciones.

      +
      Cambio del equipamiento de corte

    Procedimiento

    • Medición de la anchura

      Medir la anchura entre montantes y añadir un pequeño margen para una mejor sujeción (aquí 1 cm).

      +
      Medición de la anchura entrepaños

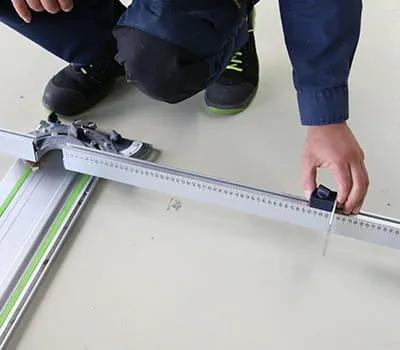

    • Ajuste de anchura en tope angular

      En la escala se puede leer la medida deseada y fijar como corresponda.

      +
      Ajuste de la anchura en el tope angular

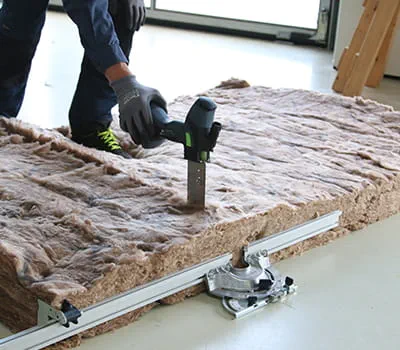

    • Corte del material aislante

      Colocar el aislamiento en el tope desplazable y cortarlo con la ISC ayudándose del carro para riel de guía.

      +
      Corte del material aislante

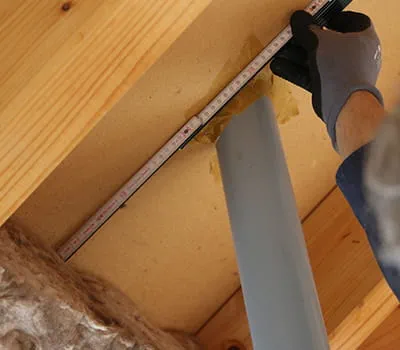

    • Medición respecto a centro de tubo

      +
      Tomar la medida residual respecto al centro del tubo.

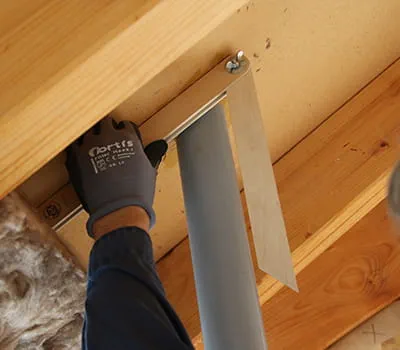

    • Medición de la inclinación

      +
      Retirar la escuadra al sesgo.

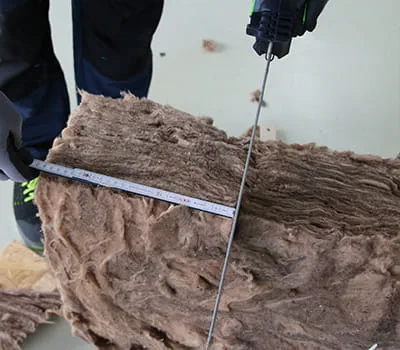

    • Transferir medición y corte del aislamiento

      Se realiza una incisión directamente en el aislamiento para transferir la medida (hasta el centro del tubo). Opcionalmente se puede usar un rotulador para hacer las marcas.

      +
      Colocación de la medida y corte del aislamiento entre cabrios

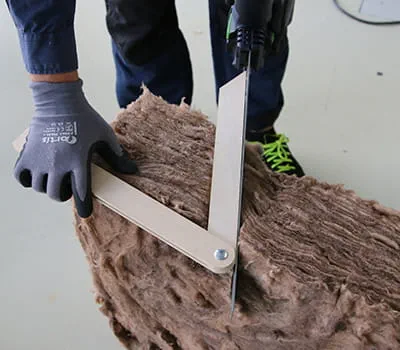

    • Alineado para el corte angular

      Colocar la escuadra en la marca o incisión practicada anteriormente y hacer el corte.

      +
      Alineado para el corte angular

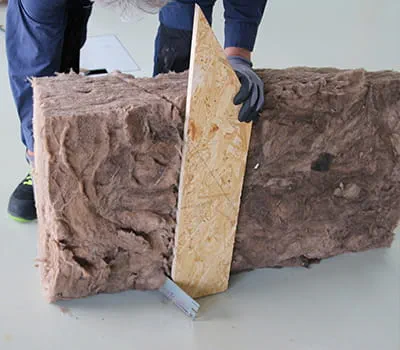

    • Ejecución del corte angular

      Ahora se puede emplear una tabla como guía para cortar el aislamiento entre cabrios.

      +
      Ejecución del corte angular

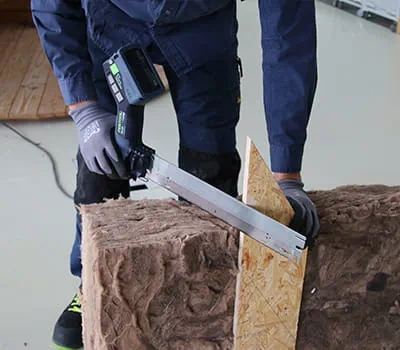

    • Ejecución del corte angular

      Sin el riel de guía también se puede conseguir un corte angular exacto.

      +
      Ejecución del corte angular

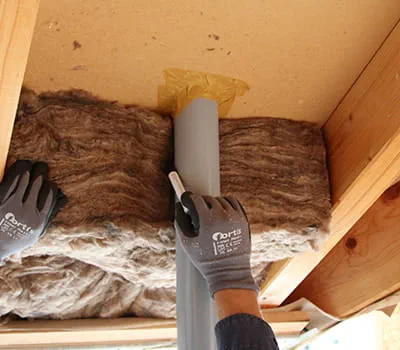

    • Marcado de la posición del tubo

      Colocar el material aislante y marcar la posición del tubo con un rotulador.

      +
      Marcado de la posición del tubo

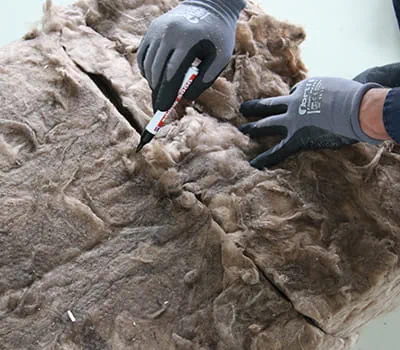

    • Transferencia de las marcas a ambas partes del aislante

      Colocar ambas piezas una junto a otra y transferir las marcas.

      +
      Transferencia de las marcas a ambas mitades del material aislante

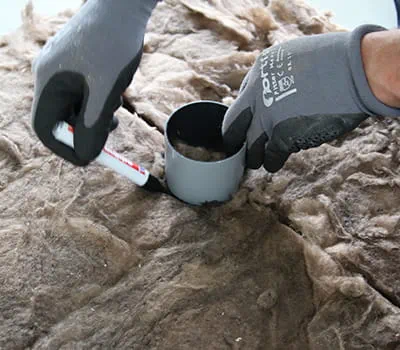

    • Marcar círculo

      +
      Marcar círculo

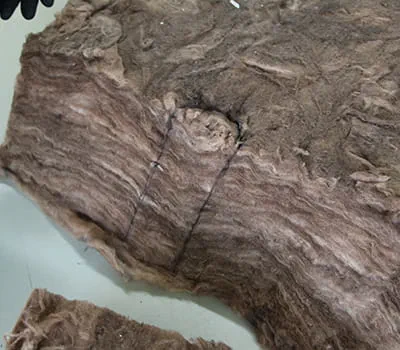

    • Marcado listo

      Material aislante marcado

      +
      Marcado listo

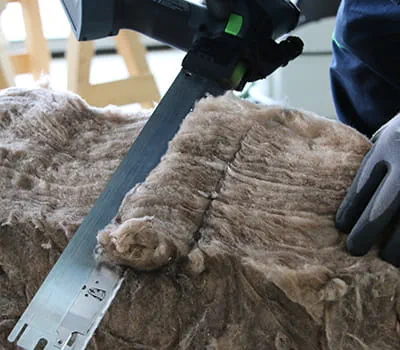

    • Corte del aislamiento

      Cortar a pulso el material aislante por el lugar adecuado y repetir la operación en la contrapieza.

      +
      Corte del aislamiento entre cabrios

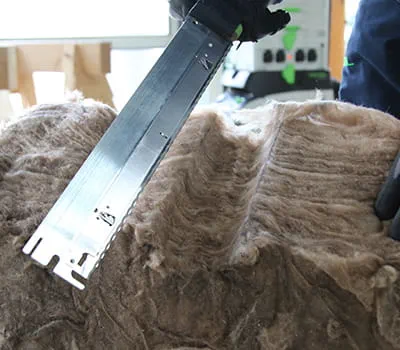

    • Material aislante cortado

      +
      Material aislante cortado

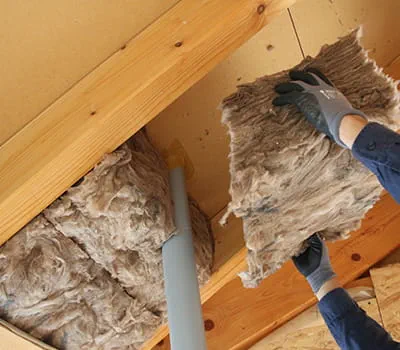

    • Colocación del material aislante

      +
      Colocación del material aislante

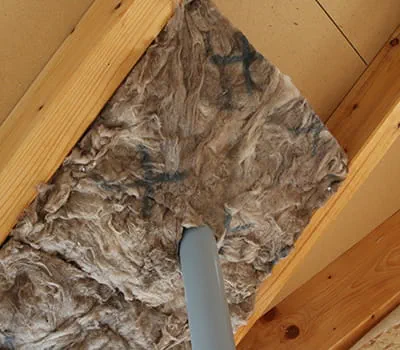

    • Resultado final

      Después de cortar el aislamiento, la perforación del tubo debe quedar así en el caso ideal.

      +
      Resultado final
