Ranuras/entalladuras con la KAPEX

Ranuras/entalladuras con la KAPEX KS 120
Al realizar reformas en interiores, a menudo es necesario entallar o encajar batientes, vigas de madera, rodapiés y otros elementos, p. ej., para cubrir conexiones eléctricas o tuberías de calefacción. Este ejemplo de aplicación describe cómo entallar o encajar elementos en un batiente con la sierra tronzadora KAPEX KS 120.

    Preparación/ajuste

    • Primer paso

      Es preciso llevar a cabo los siguientes pasos antes de destrincar listones o maderas escuadradas:

      +
      Ajuste de la regulación del número de revoluciones

    Procedimiento

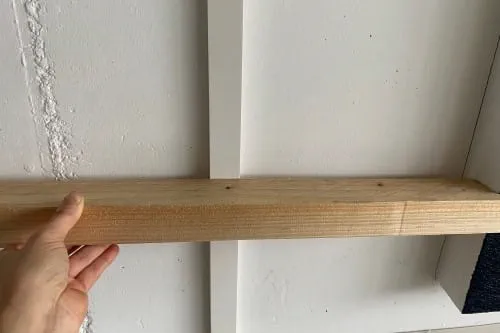

    • Marcado de la posición de la ranura

      +
      Marcado de la posición de la ranura

    • Medición de la profundidad de la ranura

      +
      Medición de la profundidad de la ranura

    • Marcado de la parte que se va a entallar

      +
      Marcado de la parte que se va a entallar

    • Colocación de la pieza de trabajo sobre la mesa de la KAPEX

      Nota: Para poder entallar toda la superficie del batiente, este debe estar respaldado por un trozo de madera (por ejemplo, con un batiente de 6x6 cm).

      +
      Colocación de la pieza de trabajo sobre la mesa de la KAPEX

    • Ajustar el limitador de profundidad de tronzado 1/4

      Con el limitador de profundidad de tronzado, que permite un ajuste continuo, es posible configurar el sector de articulación vertical del grupo de serrado. De este modo, es posible ranurar o achatar las piezas de trabajo.
      - Colocar la máquina en posición de trabajo
      - Inclinar hacia abajo la palanca para el limitador de profundidad de tronzado hasta que encaje.

      +
      Ajuste del limitador de profundidad de tronzado

    • Ajustar el limitador de profundidad de tronzado 2/4

      • La profundidad de ranura deseada se ajusta girando la palanca.

      +
      Ajuste del limitador de profundidad de tronzado

    • Ajustar el limitador de profundidad de tronzado 3/4

      +
      Ajuste del limitador de profundidad de tronzado

    • Ajustar el limitador de profundidad de tronzado 4/4

      Nota: realizar un corte de prueba en una pieza descartada con el fin de ajustar la profundidad de ranura deseada; para ello, se puede modificar el ajuste de profundidad de tronzado.

      +
      Ajuste del limitador de profundidad de tronzado:

    • Aflojar la sujeción de la unidad de tracción

      +
      Aflojar la sujeción de la unidad de tracción

    • Encendido del láser

      Encender el láser de la KAPEX KS 120 y colocar la pieza de trabajo sobre la marca.

      +
      Encendido del láser

    • Encender la KAPEX y realizar el corte 1/2

      Desplazar la pieza de trabajo el equivalente a un ancho de corte y continuar con el corte.

      +
      Encender la KAPEX y realizar el corte

    • Encender la KAPEX y realizar el corte 2/2

      Es preciso repetir este proceso hasta que la parte marcada quede totalmente entallada

      +
      Encender la KAPEX y realizar el corte

    • Una vez finalizado el trabajo, se puede fijar el batiente entallado

      +
      Una vez finalizado el trabajo, se puede fijar el batiente entallado
