Fresado de uniones de vigas con plantilla para fresar
Aplicación especial con MFS y OF 2200
Este ejemplo de aplicación ilustra cómo crear ensamblajes de madera de forma rápida y exacta con el sistema Festool. Se detalla paso a paso cómo preparar la fresadora eléctrica y cómo instalar la plantilla para fresar, así como los procesos de fresado y unión de vigas de madera sin tornillos visibles. Este procedimiento está especialmente indicado para trabajar con uniones múltiples, ya que el sistema Festool permite fresar ensamblajes de madera repetidas veces.
Descripción
Al trabajar la madera, a menudo se utilizan uniones de vigas no visibles. Existen muy diversos modos de unión para crear ensamblajes de madera. Las uniones deben fresarse de forma precisa y exacta para garantizar un ensamblaje perfecto. Para poder ensamblar vigas de forma invisible, se recomienda especialmente el uso conjunto de una fresadora con una plantilla de multifresado. El sistema Festool permite ensamblar vigas de madera sin tornillos visibles de forma rápida y precisa. El sistema es especialmente ventajoso cuando se quieren fresar múltiples uniones. Este ejemplo de aplicación muestra el procedimiento para el fresado exacto y replicado de uniones invisibles de vigas.
Herramientas y accesorios recomendados
En este ejemplo de aplicación se recomiendan las siguientes herramientas y accesorios:
Alternativas
Alternativamente se recomiendan las siguientes herramientas y accesorios:
Trabajo previo
-
Para fresar uniones entre vigas, en primer lugar es preciso montar en la fresadora la fresa de ranuras y el anillo copiador. Es posible utilizar otra banda de rodadura.
-
Ajustar la plantilla de multifresado a la anchura de la unión entre vigas que se desea fresar.
Al trabajar con la plantilla, la medida se determina de la siguiente manera: Ancho de unión sumado a la diferencia entre los diámetros del anillo copiador y de la fresa (en mm). Ejemplo: 60 mm + (30 mm - 18 mm) = 72 mm.
-
Colocación de las uniones en la plantilla.
-
Agregar el resultado de la resta de diámetros (en el ejemplo, 12 mm) al ancho de unión; a continuación, leer y fijar el resultado a la escala de la plantilla para fresar. La longitud de la plantilla para fresar se corresponde con la longitud de la unión más 30 mm aproximadamente. Esta longitud adicional es necesaria para poder incidir con la fresa en el material.
-
Los dos topes angulares se montan de forma paralela al eje; lo más sencillo es realizar este ajuste directamente en la pieza de trabajo. En este caso, el canto estrecho de la plantilla debe mantener una distancia respecto del canto de la fresadora de 6 mm: (diámetro del anillo copiador - diámetro de la fresa en mm)/2 = (30 mm - 18 mm)/2 = 6 mm). Para fijar la plantilla a la viga, deben introducirse las dos mordazas.
-
La plantilla ya está lista y puede colocarse muy rápidamente en la marca del eje de la viga; una vez realizado el fresado, se puede desplazar con igual rapidez a la siguiente posición.
Procedimiento
-
Para crear ensamblajes de madera, es preciso utilizar la fresadora y ajustar la profundidad. Una vez conectado el sistema móvil de aspiración a la fresadora, se puede iniciar el fresado.
Para evitar que se desgarre el canto superior, se recomienda iniciar el fresado con una corta incisión en el canto derecho.
-
Seguidamente, desplazar la máquina hacia fuera y fresar la unión de madera a lo largo del canto izquierdo, en sentido horario. Después, fresar el material por la parte interior.
-

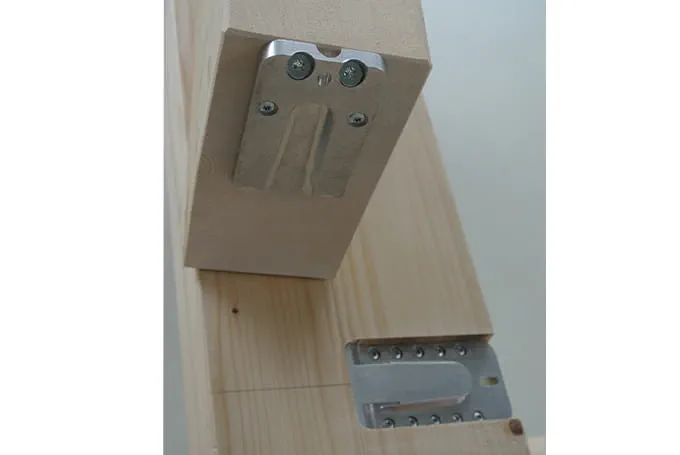

Una vez fresados los ensamblajes de madera, se montan las uniones con los tornillos adecuados.
-
La creación de ensamblajes de madera no supone ningún problema con el sistema Festool. El resultado es una unión de vigas invisible, fresada, montada y fácil de replicar de forma rápida y precisa.
-
