Uniones estables DOMINO desmontables o encoladas

Los conectores para juntas, que pueden volver a desmontarse, proporcionan aún más flexibilidad, especialmente cuando se trata de piezas de trabajo macizas en forma de galería, como mesas o camas. Permiten un montaje y desmontaje rápido y sencillo de los muebles y facilitan el transporte al estar desmontados. El procedimiento para realizar las uniones con espigas Domino desmontables o encoladas es casi idéntico.

    Descripción

    Con el sistema DOMINO es muy fácil crear uniones estables encoladas. Sin embargo, a veces hace falta construir los muebles de manera que sean desmontables para poder, por ejemplo, transportar una cama por las escaleras. Con este fin, Festool ha desarrollado también conectores de muebles estables que se pueden utilizar con la DOMINO XL. Los conectores se procesan en gran medida como los tacos o espigas DOMINO fijados con cola y son fáciles de montar gracias al gran espacio de aproximación y fijación. En este ejemplo se describe cómo fabricar una pata para una mesa o cama.

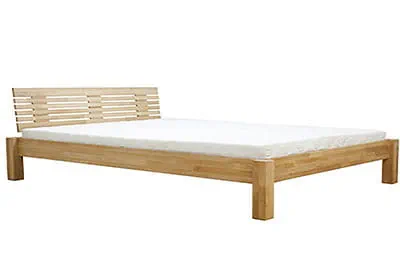

    Cama

    Herramientas alternativas

    Trabajo previo

    • Para crear juntas desmontables con el sistema de juntas y uniones DOMINO necesita:

      1. Perno de anclaje
      2. Anclaje de expansión con autorretracción para una sujeción segura en la pieza de trabajo
      3. Anclaje transversal con tornillo prisionero
      4. Casquillos para tacos, se encajan alrededor de los pernos dobles o de anclaje. Incluidos en la dotación de suministro de los pernos dobles y de anclaje.

      +
      Junta desmontable
    • Medidas para el fresado de las juntas DOMINO:

      Todos los fresados se realizan en la anchura de orificio pequeña.

      Fresado A: Profundidad de fresado 25 mm; altura de la tapa aprox. 1/2 del espesor de la pieza de trabajo + entrante (si lo hubiera)

      Fresado B: Profundidad de fresado 50 mm; altura de la tapa aprox. 1/2 del espesor de la pieza de trabajo

      Fresado C: Profundidad de fresado = x + mín. 10 mm (mín. 25 mm); altura de la tapa 40 mm

      +
      Medidas para el fresado
    • Ajustar la profundidad de fresado de la fresadora a 25 mm; fijar, asimismo, los topes a 25 mm y 50 mm.

      +
      Ajuste de la profundidad de fresado
    • Para la unión con tacos es conveniente trabajar con las clavijas de tope. Seleccionar las clavijas en función de la distancia entre orificios deseada. Asegurarse de que el fresado para el conector tenga una distancia mínima de 37 mm respecto al borde de la pieza de trabajo. Así pues, si se trabaja con las clavijas-tope, utilizar por lo menos la clavija central.

      +
      Clavijas de tope

    Procedimiento

    • Realizar los fresados DOMINO en las patas de la mesa o de la cama (anchura de orificio pequeña) con la profundidad de fresado de 25 mm. Practicar un fresado para el anclaje de expansión del conector para juntas y los otros para la transferencia de cargas con los tacos DOMINO clásicos.

      +
      Fresado de 25 mm
    • Cambiar la profundidad de fresado a 50 mm y realizar los orificios de fresado (anchura de orificio pequeña) en el bastidor de acuerdo con la línea de corte o mediante el sistema de clavijas de tope. La altura de fresado se determina individualmente en función del grosor del material, al igual que cuando se trabaja con la DOMINO DF 700. En este ejemplo, el bastidor tiene un grosor de material de 30 mm. Para que el orificio de fresado quede centrado en el material, ajuste la altura de fresado en 15 mm.

      +
      Fresado de 50 mm
    • Ajustar asimismo la profundidad de fresado para fresar el orificio transversal a 25 mm. (Esta medida se obtiene individualmente en función de la pieza de trabajo, véase el dibujo acotado. Es importante que el orificio transversal y el orificio longitudinal se solapen a 3 mm de profundidad.)

      +
      Ajuste de 25 mm
    • La medida de la tapa, es decir, el ajuste de la altura de fresado, debe situarse en cualquier caso en 40 mm. El orificio transversal tendrá así siempre la distancia correcta respecto al canto de la pieza de trabajo y se garantiza que el perno encaje en el anclaje transversal.

      +
      Medida de la tapa 40 mm
    • Fresar a continuación el orificio transversal en el punto del bastidor donde debe colocarse el conector. Colocar para ello la tapa delante, en el canto de la pieza de trabajo, y alinear la máquina con la línea de corte o con las clavijas de tope (dependiendo de cómo se haya fijado el orificio de fresado horizontal).

      Consejo: En este tipo de fresado es posible y conveniente colocar la ampliación del apoyo para la DF 700 a fin de obtener una superficie de apoyo más amplia y, por lo tanto, más segura.

      +
      Fresado del orificio transversal
    • Introducir el anclaje de expansión en el orificio central de la pata.

      +
      Introducción del anclaje de expansión
    • Es imprescindible que el anclaje de expansión quede enrasado con la pieza de trabajo.

      +
      Anclaje de expansión enrasado
    • A continuación, enroscar el perno de anclaje hasta el tope en el anclaje de expansión. El anclaje de expansión se expande y se introduce aprox. 1 mm más en la pieza de trabajo por efecto de la autorretracción, quedando así firmemente enclavado. Aquí se utiliza una llave de 10 mm.

      Consejo: Opcionalmente se puede insertar también en el orificio una llave Allen de 4 mm o utilizar una llave de vaso de 10 mm.

      +
      Enroscado del perno de anclaje
    • Girar hacia atrás el anclaje hasta que el rebaje señale en la dirección correcta. El anclaje de expansión queda así firmemente asentado en la pieza de trabajo. Aunque haya que desmontar la unión para el transporte, el anclaje no puede salirse del orificio de fresado.

      +
      Giro hacia atrás del anclaje
    • Encajar alrededor del perno de anclaje dos casquillos, que servirán para reforzar la sujeción del conector en la pieza de trabajo.

      +
      Encaje alrededor del perno de anclaje
    • A continuación se introduce el anclaje transversal en el fresado del orificio transversal en el lateral, con el agujero roscado hacia arriba.

      +
      Colocación del anclaje transversal
    • Introducir el anclaje transversal en el orificio de fresado presionándolo hasta el tope con la llave.

      +
      Introducción del anclaje transversal
    • Colocar después el tornillo de rosca. Enroscar el tornillo solo hasta que quede sujeto, dejando el orificio abierto para el perno de anclaje.

      +
      Colocación del tornillo de rosca
    • Unir ahora el bastidor con la pata introduciendo los conectores y los tacos en los respectivos orificios.

      +
      Ensamblaje
    • Consejo: En la mayoría de los casos es conveniente equipar uno de los lados con conectores flexibles y fijar el otro lado con tacos encolados.

      +
      Conectores flexibles
    • Apretar la unión con una llave Allen de 4 mm.

      +
      Apriete de la unión
    • Opcionalmente se puede cubrir el fresado con una tapa en uno de los tres colores disponibles: plateado, marrón claro o marrón oscuro, según el material.

      +
      Colocación de la tapa
    • De esta forma se elabora rápidamente, sin necesidad de engorrosos trazados ni mediciones, una unión estable que puede volver a desmontarse con rapidez en caso necesario.

      +
      Ensamblaje estable
